Allgemeine Beschreibung

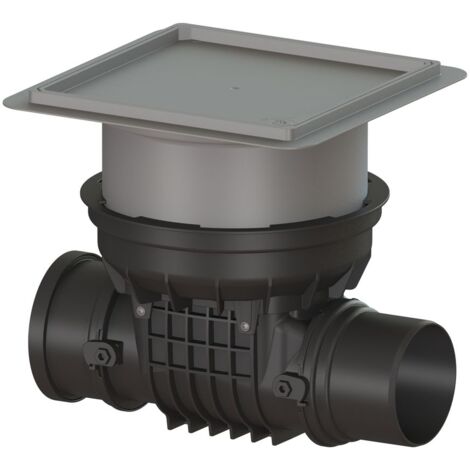

Der Kessel Rückstauverschluss Staufix DN 150 Bodenplatte Typ 2 R ist speziell für fäkalienfreies Abwasser konzipiert. Er verfügt über zwei mechanische Klappen, die bei Rückstau automatisch schließen. Eine der Klappen kann zudem als handverriegelbarer Notverschluss verwendet werden. Dank des modularen KESSEL-Baukastensystems ist eine einfache Umrüstung bestehender Anlagen auf den Rückstauverschluss StaufixControl möglich.Technische daten
- Norm: EN 13564
- Nennweite (DN): 150
- Außendurchmesser (DA): 160 mm
- Gewicht netto: 8 kg
- Gewicht brutto: 10,6 kg
- Einbautiefe: 341 - 464 mm
- Gefällesprung: 8 mm
- Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm
- Aussparungsmaß Breite: 750 mm
- Aussparungsmaß Länge: 750 mm
- Höhenverstellbarkeit: teleskopisches Aufsatzstück Länge: 523 mm, Breite: 444 mm
- Verpackungsmaß Länge: 586 mm
- Verpackungsmaß Breite: 486 mm
- Verpackungsmaß Höhe: 496 mm
- Abdeckung Material: Kunststoff
- Abdeckung Breite: 366 mm
- Abdeckung Länge: 366 mm
- Belastungsklasse: K 3 (EN 1253-1)
- Dichtheit: tagwasserdicht
- Bodenbelaghöhe max.: 16 mm
Kompatibilität und Zubehör
- Geeignet für fäkalienhaltiges Abwasser nach DIN 1986-100: nein
- Anzahl der unabhängigen Rückstausicherungen: 2
- Mit Notstromversorgung: nein
Installation
- Einbau in die Bodenplatte
- Auslieferungszustand: installationsfertig (Verbindungsteile sind bauseits anzuschließen)
Anwendung
- Schutz vor Rückstau bei fäkalienfreiem Abwasser
- Verwendung in Bereichen, wo Rückstau ein Risiko darstellt
Weitere Informationen
- Hersteller-Artikelnummer: 730150.10XR
- Montageart: Kunststoffrohr
