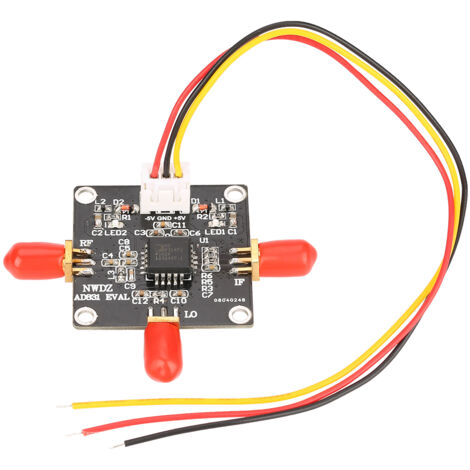

Aktives HF-Mischermodul AD831, 500 MHz Bandbreite, hervorragende Linearität und minimale Verzerrung
'/%3E%3C/svg%3E)
Das könnte Sie auch interessieren
Mit ähnlichen Produkten vergleichen
Produktinformationen
Beschreibung
Willkommen in unserem Shop!
Das aktive Mischermodul AD831 ist ein leistungsstarker Mischer-IC für anspruchsvolle Hochfrequenzanwendungen. Er bietet geringe Verzerrungen und einen großen Dynamikbereich und eignet sich daher ideal für HF-ZF-Wandlungen in HF- und VHF-Empfängern, als zweiter Mischer in DMR-Basisstationen, für DC-Basisbandwandlung, Quadraturmodulation und -demodulation sowie für Ultraschallbildgebung und Frequenzverschiebungsdetektion.
Dieser Mischer zeichnet sich durch seinen Intermodulations-Intercept-Punkt dritter Ordnung (IP3) von +24 dBm aus, der mit einer Lokaloszillatorleistung (LO) von nur -10 dBm erreicht wird. Dadurch entfällt die Notwendigkeit einer leistungsstarken LO-Treiberstufe, was das Design vereinfacht.
Im Gegensatz zu passiven Mischern weist der AD831 keine entsprechenden Abschirmungs- und Isolationsprobleme auf, was die Gesamtleistung des Systems verbessert und gleichzeitig die Kosten senkt. Er ist benutzerfreundlich und wird mit einer dualen ±5-V-Versorgung betrieben. Die HF-, ZF- und LO-Eingänge verfügen über DC-Isolationskondensatoren. Die Betriebsfrequenz der HF- und LO-Eingänge kann bis zu 500 MHz betragen. Der ZF-Ausgang liefert eine unsymmetrische Spannung mit einer Bandbreite von 250 MHz. Die Verstärkung lässt sich einfach über einen einzelnen Widerstand zwischen den Pins OUT und FB einstellen. Der integrierte Verstärker zeichnet sich durch geringe DC-Offsets aus und eignet sich daher für DC-zu-Basisband-Wandlungen und Quadraturamplituden-Demodulation. Dank seines Ausgangsverstärkers und der optimierten Quellimpedanz beträgt sein Einseitenband-Rauschmaß (SSB) 10,3 dB bei 70 MHz. Ein weiterer großer Vorteil: Es weist keine Einfügungsdämpfung auf und benötigt weder einen externen Duplexer noch einen passiven Abschlusswiderstand.Detaillierte Spezifikationen:
Modell: AD831
HF-Eingang: 0,1–500 MHz
1-dB-Kompressionspunkt des HF-Eingangs: +10 dBm
Lokaler Oszillator (LO)-Eingang: 0,1–500 MHz
Empfohlener LO-Eingangspegel: -10 dBm
ZF-Ausgang: 0,1–200 MHz
Versorgungsspannung: Duale ±5-V-Versorgung
Modulabmessungen: ca. 7 cm × 5,3 cm
Modulgewicht: ca. 12 g
Ihre Bestellung umfasst: 1 × AD831 Aktives Mischermodul.
