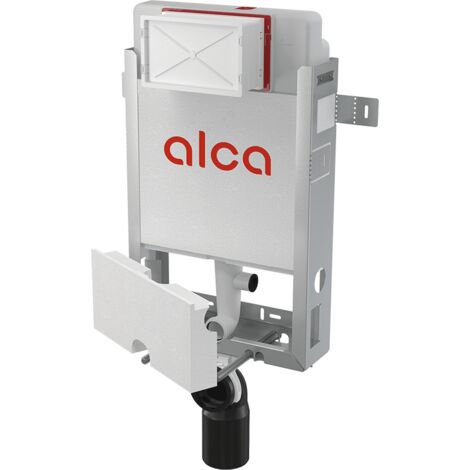

Alca - Vorwandinstallationselement Renovmodul mit Entlüftung, zum Mauern AM115/1000V

Vorwandinstallationssystem Renovmodul mit Entlüftung, zum Mauern

Das Modul zum Mauern eignet sich für die Renovierung von Badezimmern. Die neue technische Lösung ermöglicht die Verankerung des Spülkastens in einer unebenen, in die Wand geschnittenen Fläche, wodurch das aufwändige Anpassen der Rückwand entfällt. Das Modul hat eine Vorrichtung zur Entlüftung. Empfohlener Lüfter mit einem Volumenstrom von 30 m3/h, einem Druck von 60 Pa und einer Rückschlagklappe, der Lüfter muss mindestens 1,2 m über dem Boden angebracht werden (z.B. GE 2000 Lüfter für WC-Schüsseln) Dieses innovative ALCA-Vorwand-Installationssystem mit dem Codenamen AM115/1000V Renovmodul ersetzt die Modellreihe A115/1000V Renovmodul. Die Installation dieser Systeme ist jetzt schneller und man braucht nur einen Schlüssel, um sie zu installieren.

• Schiebemechanismus des Abfallhalters in acht Positionen mit einem Abstand von 0-93 mm
• Eckventil mit Anschluss an das Mepla-Rohrleitungssystem
• Geruchsabsaugung direkt aus der WC-Schüssel
• Möglichkeit des Anschlusses an einen Lüfter (nicht im Lieferumfang enthalten)
• empfohlener Lüfter mit einem Volumenstrom von 30 m³/h, einem Druck von 60 Pa und einer Rückschlagklappe, der Lüfter sollte mindestens 1,2 m vom Boden platziert werden
• Die technische Lösung erlaubt die Verankerung in einer unebenen, in die Wand geschnittenen Fläche, ohne dass die Rückwand innerhalb von 50 mm geebnet werden muss
• verzinkte tragende Konstruktion mit vier Gelenkarmen für einfache Montage
• Die Konstruktion der Styropor-Dämmung vereinfacht den Einbau, verhindert die Entstehung von Tau auf der Oberfläche des Spülkastens und stoppt die Übertragung von Vibrationen in die Baukonstruktion
• Abnehmbares Styroporstück ermöglicht einen einfachen Zugang während der Montage
• Vorbereitung für den Anschluss einer Halterung mit DG1/2"-Adapter für Bidet-Sitze und Brause
• 2-Spülwassermengen, unabhängig einstellbar, mit hygienischer Reserve
• Möglichkeit einer eingebauten Fern- oder Sensorspülung
• kompatibel mit allen Alcadrain-Betätigungsplatten Spülkasten ist aus einem Stück gefertigt und garantiert eine 100%-Dichtheit
• Wasserzulauf von hinten/oben Mitte Servicearbeiten ohne Werkzeug
• Servicelochabdeckung vereinfacht die Installation und verhindert das Eindringen von Feuchtigkeit und Schmutz Einbauhöhe 1062 mm
• einstellbare Montagetiefe, 20-95 mm
• Bautiefe: 125 mm
• Material der Trägerkonstruktion: Metall verzinkt

Anwendung

• Für Wand-WC Zum Einbau in eine tragende Wand – Nassbauverfahren.
• Geeignet für Renovierungen.
• Zum Anschluss an die Lüftungsanlage.
• Für den Einbau eines Wand-WCs mit einem Anschlussabstand von 180 mm oder 230 mm.

Technische Parameter

• Wasseranschluss von hinten oder oben über Montagelöcher G1/2 "
• Funktionswasserdruckbereich 0,05-0,8 MPa.
• Empfohlener Wasserdruckbereich 0,3-0,5 MPa.
• Große Spülung: 6-9 l.
• Kleine Spülung: 2,5-3,5 l.
• Standardeinstellung für große Spülung: 6 l.
• Standardeinstellung für kleine Spülung: 3 l.
• Hygienische Reserve: 3 l.
• Fassungsvermögen des Spülkastens: 9 l.
• Belastungstest: 400 kg.

Lieferumfang

• Spülkasten mit Füll- und Ablaufarmatur
• Verzinkter Rahmen inkl. Tragkonstruktion
• 1/2"-Gewinde für Wasseranschluss mit integriertem Eckventil Schell 1/2"–3/8"
• Spülmechanismus-Schraube – 2 Stk.
• Befestigungsset: Schraube Ø8×60 – 4 Stk., Dübel Ø12 – 4 Stk.
• Befestigungsmaterial für WC-Schüssel: Gewindestange M12 – 2 Stk., Unterlegscheiben – 4 Stk., Abdeckung – 2 Stk., Muttern – 2 Stk., Gewindeschutz – 2 Stk.
• Ablaufbogen HT 90/110 Polyethylen, PE-HD
• Zulaufdichtung, Auslass aus Polypropylen, Wrap-around-Einsatz
• Ablaufdichtung, Verbindungsstück aus Polypropylen, Verbindungsstückdichtung
• Satz Montageabdeckungen zum Schutz der Anschlusslöcher während der Systeminstallation
• Zweiteilige Servicelochabdeckung, leicht zu kürzen
• HT-Bogen zum Anschluss an die Lüftungsanlage
• Stopfen zum Verschließen der Saugöffnung bei Nichtgebrauch
