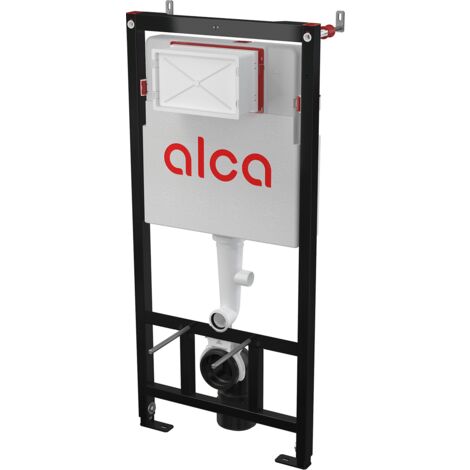

Alca - Vorwand-Installationsmodul Ecology, Geruchabsaugung, Gipskartonmodul AM101/1120E

Vorwandinstallationssystem ECOLOGY für Trockeneinbau, in Gipskarton

• verstellbare Verankerungsausleger mit Bremse im Bereich von 0-200–200 mm
• sichtbare Markierung der Nivellier- und Mittellinie
• Schiebemechanismus des Abfallhalters in acht Positionen mit einem Abstand von 0-93 mm
• Eckventil mit Anschluss an das Mepla-Rohrleitungssystem
• Die Rahmenkonstruktion ermöglicht die Verankerung an einer separaten, ausreichend tragfähigen Gipskartonwand oder vor einer tragenden Wand
• Das installierte System wird mit Gipskartonplatten verkleidet, und es sind keine zusätzlichen Verstärkungs- oder Verankerungselemente erforderlich
• die Konstruktion der Styropor-Dämmung verhindert die Entstehung von Tau auf der Oberfläche des Spülkastens und reduziert die Übertragung von Vibrationen in die Wand
• Vorbereitung für den Anschluss einer Halterung mit DG1/2"-Adapter für Bidet-Sitze und Brause
• 2-Spülwassermengen, unabhängig einstellbar, mit hygienischer Reserve
• Möglichkeit einer eingebauten Fern- oder Sensorspülung
• kompatibel mit allen Betätigungsplatten Alcadrain
• werkzeuglose Wartungsarbeiten
• Wasseranschluss von hinten/oben in der Mitte
• Sparsame Spülung - 2 l kleine Spülung, 4 l große Spülung
• Spülkasten ist aus einem Stück gefertigt und garantiert eine 100%-Dichtheit
• Servicelochabdeckung vereinfacht die Installation und verhindert das Eindringen von Feuchtigkeit und Schmutz
• einstellbare Montagetiefe, 20-95 mm
• Bautiefe: 125 mm
• Material der tragenden Konstruktion: pulverbeschichtetes Metall
• Geruchabsaugung

Anwendung:

• Für Wand-WC mit Spülmenge 2/4 l
• Zur Montage vor einer tragenden Wand oder in Gipskarton
• Für Bodenstärke 0-200 mm.
• Für den Einbau eines Wand-WCs mit einem Anschlussabstand von 180 mm oder 230 mm.

Lieferumfang

• Spülkasten mit Füll- und Ablaufarmatur
• Selbsttragender Rahmen
• 1/2"-Gewinde für Wasseranschluss mit integriertem Eckventil Schell 1/2" - 3/8"
• Spülmechanismus-Schraube – 2 Stk.
• Befestigungsset: Schraube Ø8x60 – 4 Stk., Dübel Ø12 – 4 Stk.
• Befestigungsmaterial für WC-Schüssel: Gewindestange M12 – 2 Stk., Unterlegscheiben – 4 Stk., Abdeckung – 2 Stk., Muttern – 2 Stk., Gewindeschutz – 2 Stk.
• Ablaufbogen HT 110 Polyethylen, PE-HD
• Zulaufdichtung, Auslass aus Polypropylen, Wrap-around-Einsatz
• Ablaufdichtung, Verbindungsstück aus Polypropylen, Verbindungsstückdichtung
• Satz Montageabdeckungen zum Schutz der Anschlusslöcher während der Systeminstallation
• Zweiteilige Servicelochabdeckung, leicht zu kürzen

Technische Parameter:

• Wasseranschluss von hinten oder oben über Montagelöcher G1/2 "
• Funktionswasserdruckbereich 0,05-0,8 - 1,6 MPa
• Empfohlener Wasserdruckbereich 0,3-0,5 - 0,5 MPa
• große Spülung: 3,5-6 – 9 l
• kleine Spülung: 2-4 – 3,5 l
• Standardeinstellung für große Spülung: 4 l
• Standardeinstellung für kleine Spülung: 2 l
• Hygienische Reserve: 2 l
• Fassungsvermögen des Spülkastens: 6 l
• Belastungstest: 400 kg
