Allgemeine Beschreibung

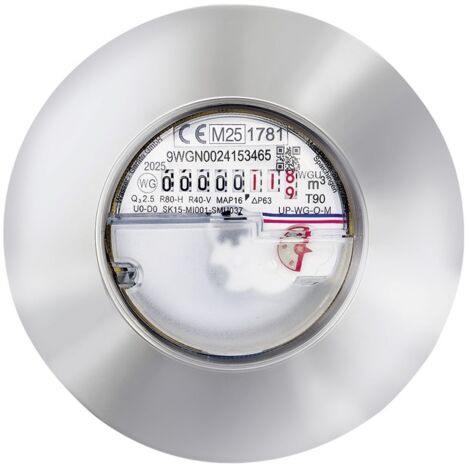

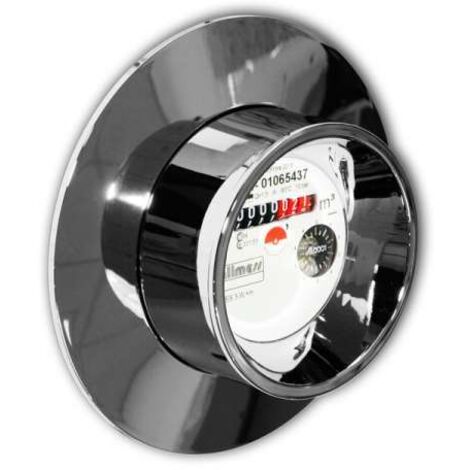

Die Allmess Wasserzähler Messkapsel MES 3+m A34 Qn 1,5 (Q3 2,5) ist eine universell einsetzbare Austauschmesskapsel für Unterputzwasserzähler. Sie ist sowohl für warmes als auch kaltes Wasser geeignet und verfügt über einen verchromten Zylinder sowie eine Chromrosette. Die Messkapsel ist mit einer Schnittstelle ausgestattet, die eine Verbindung zu Modulen für Funk (EquaScan), M-Bus oder mobile Datenerfassung ermöglicht. Die Montage kann horizontal oder vertikal erfolgen und ist für alle Zählertypen des Allmess Messkapselsystems geeignet.Technische daten
- Größter Durchfluss Qmax: 3 m³/h
- Nenndurchfluss Qn: 1,5 m³/h
- Dauerbelastung: Metrologische Klasse A B
- Übergangsdurchfluss Qt: A 150 l/h, B 120 l/h
- Kleinster Durchfluss Qmin: A 60 l/h, B 30 l/h
- Anlaufschwelle: A 18 l/h, B 10 l/h
- Anzeigewert größter m³: 99999
- Anzeigewert kleinster l: 0,05
- Betriebsdruck PN: 10 bar
- Druckverlust bei Qmax: 1,0 bar
- Druckverlust bei Qn: 0,25 bar
- Eichfehlergrenze Kalt- und Warmwasserbereich: ± 5% zwischen Qmin und Qt
- Kaltwasserbereich: ± 2% zwischen Qt und Qmax
- Warmwasserbereich: ± 3% zwischen Qt und Qmax
Kompatibilität und Zubehör
- Die Austauschkapsel wird mit einem Aushebering geliefert.
- Der vorhandene Kopfring kann wiederverwendet werden.
Weitere Informationen
- Die Eichung wird durch die Konformität mit der MID ersetzt, die der Hersteller erklärt.
- Die Jahreszahl in der Raute auf dem Zählerdisplay steht für das Herstellerjahr.
- Die Konformitätserklärung durch den Hersteller ersetzt die bisherige EWG-Ersteichung.
- Neue Bezeichnungen: Die Bezeichnung des Durchflusses wird durch die MID neu festgelegt.
