Allgemeine Beschreibung

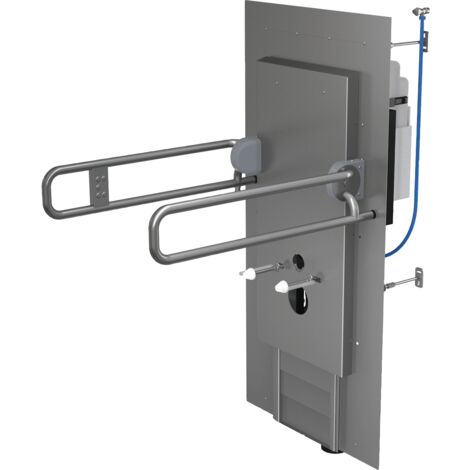

Das Alcadrain AM101/1500L Vorwandinstallationssystem ist speziell für den Einbau von hängenden Toiletten konzipiert und eignet sich besonders für Personen mit eingeschränkter Mobilität. Es ermöglicht eine höhenverstellbare Toilette im Bereich von 300 mm und kann sowohl vor tragenden Wänden als auch in Tragkonstruktionen montiert werden. Die Konstruktion ist robust und benötigt keine zusätzlichen Verstärkungs- oder Verankerungselemente.Technische daten
- Wasseranschluss von hinten mit Eckventil G3/8 "
- Funktionsfähig bei Wasserdruck 0,15 – 1,6 MPa
- Empfohlener Wasserdruck 0,3 – 0,5 MPa
- Große Spülung: 2 – 9 l
- Kleine Spülung: 2 – 9 l
- Standard-Einstellung für große Spülung: 6 l
- Standardeinstellung für kleine Spülung: 3 l
- Hygienische Reserve: 3 l
- Volumen des Wassers im Kasten: 9 l
- Belastungsprüfung - Tragkraft des Toilettenbeckens: 400 kg
- Betriebsbelastung des Griffes: 200 kg
Kompatibilität und Zubehör
- Geeignet für Wand-WCs mit Anschlussabstand 180 mm oder 230 mm
- Lieferumfang: Spülkasten mit Füll- und Ablaufventil, selbsttragender Rahmen, Gehäuse aus robustem Edelstahl AISI 316L (1.4404), elektrischer Linearantrieb - Aktuator, zwei Klappgriffe mit elektrischem Antrieb, Befestigungssatz (Schraube Ø8x60 - 6 Stücke, Dübel Ø12 - 6 Stücke, Unterlage - 6 Stücke), Befestigungsmaterial für Bidet, Gewindestange M12 - 4 Stück, Unterlegscheiben - 2 Stück, Abdeckung - 2 Stück, Muttern - 2 Stück, Gewindeschutz - 2 Stück, HT 90/110 Knie Abfall aus Polyethylen, PE-HD Zulaufdichtung, Auslass aus Polypropylen, Gumminippel, Installationsklappe, Ablaufdichtung, Verbindungsstück aus Polypropylen, Verbindungsstückdichtung, Installationsklappe, flexible Verbindung zum Ablauf.
Installation
- Montage direkt auf dem Fertigfußboden
- Tiefenverstellbare Wandmontage im Bereich von 276 bis 326 mm
Anwendung
Das System ist ideal für die Installation von höhenverstellbaren Toiletten, insbesondere für Personen, die nach einer Operation der Wirbelsäule oder Hüften Unterstützung benötigen.
