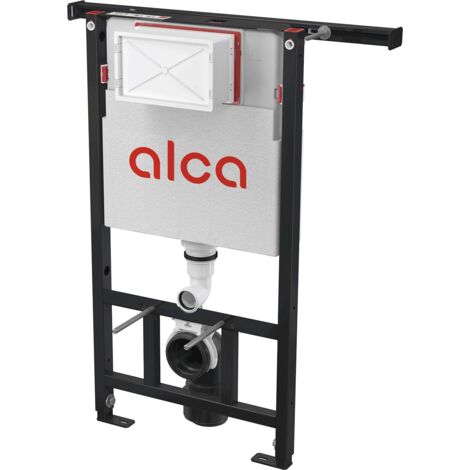

Alca - Wandhängende Installation für wandhängendes WC, Tablettenspender, Bauhöhe 0,98 m AM102/1000

Core Module Trennwandsystem für die Trockenmontage

• für Wand-WC
• für den Wiederaufbau von Wohnkernen
• für den Einbau zwischen zwei Wänden
• für den Einbau in Holzbauten
• für Bodendicke 0-200 mm
• für den Einbau eines Wand-WCs mit einem Anschlussabstand von 180 mm oder 230 mm
• WC-Tablettenspender

Eigenschaften

• Verstellbare Verankerungsausleger mit Bremse im Bereich von 0–200 mm
• Schiebemechanismus des Abfallhalters in acht Positionen mit einem Abstand von 0-93 mm
• Eckventil mit Anschluss an das Mepla-Rohrleitungssystem
• Die Last wird über eine von 800-1100 mm verstellbare Traverse auf die Seitenwände übertragen
• Das installierte System wird mit Gipskartonplatten verkleidet, und es sind keine zusätzlichen Verstärkungs- oder Verankerungselemente erforderlich
• die Konstruktion der Styropor-Dämmung verhindert die Entstehung von Tau auf der Oberfläche des Spülkastens und reduziert die Übertragung von Vibrationen in die Wand
• Vorbereitung für den Anschluss eines Halters mit DG1/2"-Adapter für Bidet-Sitze und Duschen
• Scharniere mit Zweikomponentenmaterial isolieren die Schwingungsübertragung von Gebäuden
• Zweimengenspülung unabhängig einstellbar mit Hygienereserve
• Möglichkeit einer eingebauten Fern- oder Sensorspülung
• kompatibel mit allen Alca-Kontrollknöpfen
• Spülkasten ist aus einem Stück gefertigt und garantiert eine 100%-Dichtheit
• Wasseranschluss von hinten/oben in der Mitte
• werkzeuglose Wartungsarbeiten
• Servicelochabdeckung vereinfacht die Installation und verhindert das Eindringen von Feuchtigkeit und Schmutz
• Einbautiefe einstellbar von 20-95 mm
• Bautiefe: 125 mm
• Material der tragenden Konstruktion: pulverbeschichtetes Metall

Technische Parameter

• Wasseranschluss von hinten oder von oben über Befestigungslöcher G1/2"
• Funktionswasserdruckbereich 0,05 - 1,6 MPa
• empfohlener Wasserdruckbereich 0,3 - 0,5 MPa
• große Spülung 6 - 9 l
• kleine Spülung 2,5 - 3,5 l
• Standardeinstellung für große Spülung: 6 l
• Standardeinstellung für kleine Spülung: 3 l
• Hygienische Reserve: 3 l
• Fassungsvermögen des Spülkastens: 9 l
• Belastungstest: 400 kg

Lieferumfang:

• Spülkasten mit Füll- und Ablaufarmatur
• Selbsttragender Rahmen mit Spreizbalken zur Verankerung zwischen Wänden 800-1100 mm
• 1/2" Wasseranschlussarmatur mit integriertem Schell 1/2"-3/8" Eckventil
• Befestigungssatz: Schraube Ø8×60 - 4 Stück, Dübel Ø12 - 4 Stück
• Befestigungssatz für die Befestigung der Toilettenschüssel: Gewindestange M12 - 2 Stück, Unterlegscheiben - 4 Stück, Kappe - 2 Stück, Mutter - 2 Stück, Gewindeschutz - 2 Stück
• Ablaufbogen HT 90/90 Polyethylen, PE-HD
• Abfall-Reduzierung HT 90/110 Polyethylen, PE+HD
• Zulaufdichtung, Auslass aus Polypropylen, Wrap-around-Einsatz
• Ablaufdichtung, Verbindungsstück aus Polypropylen, Verbindungsstückdichtung
• Satz Montageabdeckungen zum Schutz der Anschlusslöcher während der Systeminstallation
• Zweiteilige Servicelochabdeckung, leicht zu kürzen
• Set zum Einwerfen von Toilettentabletten
