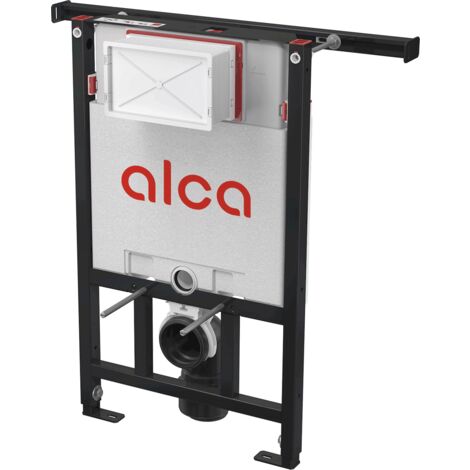

Alca - Schott-Einbaumodul, Kernmodul für Trockeneinbau AM102/850

Vorwandinstallationssystem für die Trockenmontage

• verstellbare Verankerungsausleger mit Bremse im Bereich von 0-200–200 mm
• Schiebemechanismus des Abfallhalters in acht Positionen mit einem Abstand von 0-93 mm
• Eckventil mit Anschluss an das Mepla-Rohrleitungssystem
• Die Belastung wird über eine von 830-1200 mm verstellbare Traverse auf die Seitenwände übertragen
• das installierte System mit Trockenbauwänden abgedeckt ist und keine zusätzlichen
• Aussteifungs- oder Verankerungselemente
• die Polystyrol-Isolierkonstruktion verhindert Tau auf der Tankoberfläche und dämpft die Schwingungsübertragung von
• Tanks in der Gebäudestruktur
• Vorbereitung für den Anschluss einer Halterung mit DG1/2"-Adapter für Bidet-Sitze und Brause
• 2-Spülwassermengen, unabhängig einstellbar, mit hygienischer Reserve
• Möglichkeit einer eingebauten Fern- oder Sensorspülung
• kompatibel mit allen Betätigungsplatten Alcadrain
• Spülkasten ist aus einem Stück gefertigt und garantiert eine 100%-Dichtheit
• Wasseranschluss von hinten/oben in der Mitte
• werkzeuglose Wartungsarbeiten
• Servicelochabdeckung vereinfacht die Installation und verhindert das Eindringen von Feuchtigkeit und Schmutz
• einstellbare Montagetiefe, 20-95 mm
• Bautiefe: 125 mm
• Material der tragenden Konstruktion: pulverbeschichtetes Metall

Anwendung

• Für den Einbau in Holzbauten.
• Für den Einbau zwischen zwei Wänden.
• Für den Einbau eines Wand-WCs mit einem Anschlussabstand von 180 mm oder 230 mm.
• Für den Wiederaufbau von Wohnkernen.
• Für Bodenstärke 0-200 mm.
• Für hängende Toilette.

Technische Parameter

• Wasseranschluss von hinten oder oben über Montagelöcher G1/2 "
• Funktionswasserdruckbereich 0,05-0,8 MPa.
• Empfohlener Wasserdruckbereich 0,3-0,5 MPa.
• Große Spülung: 6-9 l.
• Kleine Spülung: 2,5-3,5 l.
• Standardeinstellung für große Spülung: 6 l.
• Standardeinstellung für kleine Spülung: 3 l.
• Hygienische Reserve: 3 l.
• Fassungsvermögen des Spülkastens: 9 l.
• Belastungstest: 400 kg.

Lieferumfang

• Spülkasten mit Füll- und Ablaufarmatur
• Selbsttragender Rahmen mit Spreizbalken zur Verankerung zwischen Wänden 830-1200 mm
• 1/2"-Gewinde für Wasseranschluss mit integriertem Eckventil Schell 1/2"–3/8"
• Befestigungsset: Schraube Ø8×60 – 4 Stk., Dübel Ø12 – 4 Stk.
• Spülmechanismus-Schraube – 2 Stk.
• Befestigungsmaterial für WC-Schüssel: Gewindestange M12 – 2 Stk., Unterlegscheiben – 4 Stk., Abdeckung – 2 Stk., Muttern – 2 Stk., Gewindeschutz – 2 Stk.
• Ablaufbogen HT 90/110 Polyethylen, PE-HD
• Zulaufdichtung, Auslass aus Polypropylen, Wrap-around-Einsatz
• Ablaufdichtung, Verbindungsstück aus Polypropylen, Verbindungsstückdichtung
• Satz Montageabdeckungen zum Schutz der Anschlusslöcher während der Systeminstallation
• Zweiteilige Servicelochabdeckung, leicht zu kürzen
