Alca - Vorwandinstallationselement Renovmodul Slim, zum Mauern AM1115/1000

Vorwandinstallationssystem Renovmodul Slim, zum Mauern

• Abmessungen: 1086 x 528 x 145 mm
• Eckventil mit Anschluss an das Mepla-Rohrleitungssystem
• Schiebemechanismus des Abfallhalters in acht Positionen mit einem Abstand von 0-93 mm
• Die technische Lösung erlaubt die Verankerung in einer unebenen, in die Wand geschnittenen Fläche, ohne dass die Rückwand innerhalb von 50 mm geebnet werden muss
• die Konstruktion der Styropor-Dämmung verhindert die Entstehung von Tau auf der Oberfläche des Spülkastens und reduziert die Übertragung von Vibrationen in die Wand
• 2-Spülwassermengen, unabhängig einstellbar, mit hygienischer Reserve
• kompatibel mit allen Betätigungsplatten Alcadrain außer Sensorplatten
• werkzeuglose Wartungsarbeiten
• Wasserzulauf von hinten/oben in der Mitte Spülkasten ist aus einem Stück gefertigt und garantiert eine 100%-Dichtheit
• Servicelochabdeckung vereinfacht die Installation und verhindert das Eindringen von Feuchtigkeit und Schmutz
• Montagehöhe: 1070 mm
• einstellbare Montagetiefe, 20-60 mm
• Bautiefe 86 mm, mit Abflussbogen 125 mm
• Material der Trägerkonstruktion: Metall verzinkt

Anwendung

• für Wand-WC
• Zum Einbau in eine tragende Wand – Nassbauverfahren
• Bautiefe nur 86 mm
• Geeignet für Renovierungen
• Für den Einbau eines Wand-WCs mit einem Anschlussabstand von 180 mm oder 230 mm

Technische Parameter

• Wasseranschluss von hinten oder oben über Montagelöcher G1/2 "
• Funktionswasserdruckbereich 0,05-0,8 MPa.
• Empfohlener Wasserdruckbereich 0,3-0,5 MPa.
• Standardeinstellung für große Spülung: 6 l.
• Standardeinstellung für kleine Spülung: 3 l.
• Hygienische Reserve: 3 l.
• Fassungsvermögen des Spülkastens: 9 l.
• Belastungstest: 400 kg.

Lieferumfang: Spülkasten mit Füll- und Ablaufgarnitur, selbsttragender Rahmen mit Traverse zur Verankerung zwischen Wänden 1/2 mm, 1/2" Fitting für Wasseranschluss mit integriertem Schell 3/8" - 2" Eckventil, Befestigungsset (Schraube Ø8x60 - 4 St., Dübel Ø12 - 4 St., Mechanismusschraube 2 St.), Befestigungsmaterial zur Befestigung der Toilettenschüssel (Gewindestange M12 - 4 St., Unterlegscheiben - 2 St, Kappe - 2 St., Mutter - 2 St., Gewindeschutz - 110 St.), Ablaufbogen HT90/110 aus Polyethylen (PE-HD), Einlaufdichtung, Ablauf aus Polypropylen, Wrap-Around-Einsatz, Ablaufdichtung, Verbindungsstück aus Polypropylen, Verbindungsstückdichtung, Satz Installationskappen zum Schutz der Anschlusslöcher bei der Installation des Systems, zweiteilige Abdeckung für das Serviceloch, leicht kürzbar.

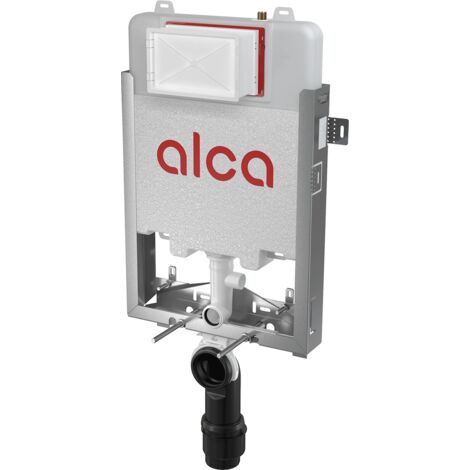

Beispielfoto
