Allgemeine Beschreibung

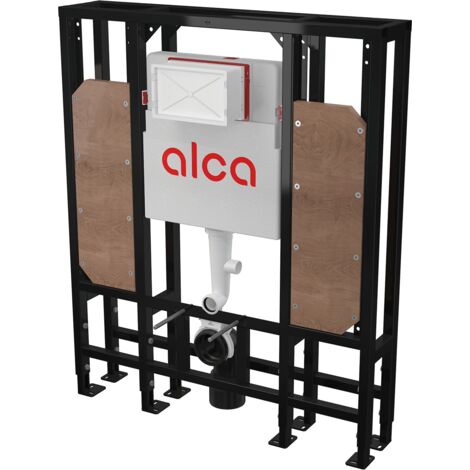

Das Alcadrain AM116/1300H Solomodul Vorwandinstallationssystem ist speziell für die Installation von hängenden Toiletten in Trockenbaukonstruktionen konzipiert. Es ist freistehend und benötigt keine zusätzliche Stützkonstruktion, was es ideal für Personen mit eingeschränkter Mobilität macht. Das System ermöglicht die Nutzung einer Fernauslösung der Spülung sowie einer Sensor-Spülung und ist für die Montage von Handgriffen geeignet.Technische daten
- Einbautiefe: 20–95 mm einstellbar
- Bautiefe: 200 mm
- Wasseranschluss: hinten oder oben durch Montageöffnungen G1/2"
- Funktionsfähig bei Wasserdruck: 0,05 – 1,6 MPa
- Empfohlener Wasserdruck: 0,3 – 0,5 MPa
- Große Spülung: 6 – 9 l
- Kleine Spülung: 2,5 – 3,5 l
- Standard-Einstellung große Spülung: 6 l
- Standard-Einstellung kleine Spülung: 3 l
- Hygienische Reserve: 3 l
- Volumen des Wassers im Kasten: 9 l
- Belastungsprüfung: 400 kg
Kompatibilität und Zubehör
- Kompatibel mit allen Betätigungsplatten
- Vorbereitung für Überganghalter DG1/2“ für Bidet-Sitze und Duschen
- Lieferumfang: Spülkasten mit Füll- und Ablaufventil, selbsttragender Rahmen, Befestigungsset, HT 90/110 Knie Abfall aus Polyethylen, Zulaufdichtung, Auslass aus Polypropylen, Installationsabdeckungen
Installation
- Der Vorwandinstallationssystem wird mit einer Gipskartonplatte zugedeckt, ohne zusätzliche Verankerung oder Befestigung erforderlich.
- Serviceöffnungsabdeckung vereinfacht die Montage und schützt vor Schmutz und Feuchtigkeit.
Anwendung
- Geeignet für die Installation von hängenden Toiletten im Raum.
- Empfohlene Nutzung von Fernauslösung der Spülung und Sensor-Installation.
Weitere Informationen
- Material der tragenden Konstruktion: Metall - pulverbeschichtet
- Der Kasten ist aus einem Stück hergestellt und somit zu 100% dicht.
- Der Schiebemechanismus des Abwasseranschlusses kann in acht Positionen zwischen 0-93 mm eingestellt werden.
- Der Eckventil ermöglicht den Anschluss an das Rohrleitungssystem Mepla.
