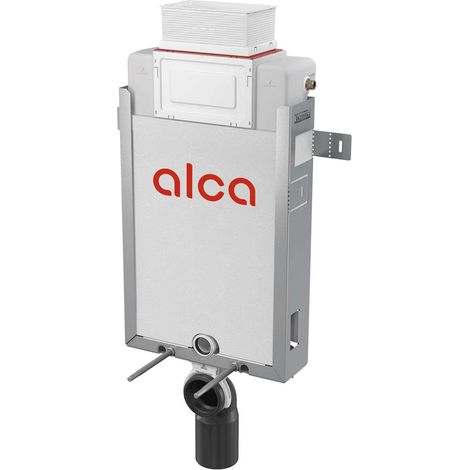

Alcadrain Vorwandelemente - Renovmodul für wandhängendes WC, Bedienung oben/vorne, Tablettenspender, für Wandmontage, Bauhöhe 1,05 m AM119/1000

Anwendungen

• Zur Montage eines wandhängenden WCs mit einem Schraubenabstand von 180 mm oder 230 mm
• Für wandhängende WCs
• Zum Einmauern oder Verkleiden – Nassverfahren
• Empfohlen für Renovierungen

Spezifikationen

• Zweimengenspülung, unabhängig einstellbar mit Hygienereserve
• Kompatibel mit allen Alca-Bedienelementen außer Sensor-, Streifen- und Nachtlichttasten
• Die Polystyrol-Isolierung vereinfacht die Installation, verhindert Kondenswasserbildung an der Oberfläche des Spülkastens und dämpft Vibrationen, die vom Spülkasten auf die Gebäudestruktur übertragen werden
• Die Wartungsöffnungsabdeckung vereinfacht die Installation und verhindert das Eindringen von Feuchtigkeit und Schmutz
• Material der Konsole: verzinkter Stahl
• Einbautiefe einstellbar von 20–95 mm
• Montagehöhe 1062 mm
• Wandmontage möglich
• Einbaubare Fernspülung möglich
• Der Tank besteht aus einem Stück und gewährleistet so 100%ige Dichtheit
• Gleitmechanismus des Ablaufhalters mit acht Positionen im Bereich von 0–93 mm
• Verzinkte Tragkonstruktion mit vier Scharnieren für einfache Montage
• Halterungssatz mit DG1/2"-Adapter für Bidet-Sitze
• Wasserzufuhr von hinten/oben
• Eckventil mit Anschlussmöglichkeit an die Mepla-Installation
• Werkzeuglose Wartung
• Einbautiefe 170 mm
• Diese technische Lösung ermöglicht die Montage an unebenen (Ausschnitt-)Wandflächen ohne Ausgleich der Rückwand bis zu 50 mm
• Entfernbares Polystyrolelement für einfachen Zugang während der Installation

Im Lieferumfang enthalten

• Befestigungselemente für die WC-Montage: Gewindestange M12 - 2 Stück, Unterlegscheiben 4 Stück, Mutter 2 Stück, Gewindeschutz 2 Stück
• Befestigungsset: Schraube Ø8x60 - 4 Stück, Dübel Ø12 - 4 Stück, Kombischraube M10 - 2 Stück
• Ablaufbogen HT 90/110 Polyethylen, PE-HD
• Serviceöffnungsdeckel leicht kürzbar
• Spülkasten mit Ablauf- und Füllventil
• Verzinkter Tragrahmen
• Sicherheitsset zum Schutz der Montagelöcher während der Systeminstallation
• 1/2"-Wasseranschluss-Schraubanschluss mit integriertem Schell-Eckventil 1/2" - 3/8"
• Ablaufdichtung, Polypropylenrohr, Rohrdichtung
• Dichtung, Polypropylenrohr Wellrohreinsatz

Parameter

• Empfohlener Druckbereich: 0,3 - 0,5 MPa
• Funktionaler Wasserdruckbereich: 0,05 - 1,6 MPa
• Hygienereserve: 3 l
• Kleine Spülung: 2,5 - 3,5 l
• Wasservolumen im Spülkasten: 9 l
• Wasseranschlüsse von hinten oder oben mit Befestigungslöchern: G1/2"
• Standardeinstellung für kleine Spülung: 3 l
• Standardeinstellung für große Spülung: 6 l
• Große Spülung: 6 - 9 l
• Stärke Test: 400 kg ...
