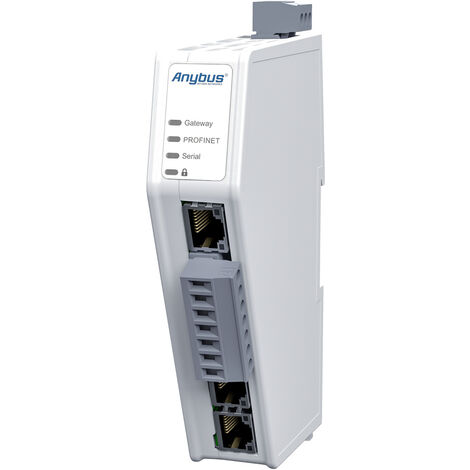

Anybus ABC3013 Seriell Umsetzer RS-485, RS-232, Modbus-RTU, Profinet 1 St.

Beschreibung

Serieller Master – PROFINET IO-Device
Mit dem Anybus Communicator können Sie serielle Geräte (RS-232/485) in ein PROFINET-Netzwerk integrieren. Dafür sind keine Änderungen am seriellen Gerät notwendig.
Der Protokollkonverter kann große Datenmengen übertragen, ist dank seiner Drag & Drop-Weboberfläche einfach zu konfigurieren und basiert auf der bewährten Anybus-Technologie.

Konvertiert fast jedes Serielle Protokoll
Der Communicator kann fast jedes serielle Protokoll konvertieren, z.B. Master/Slave-Protokolle wie Modbus RTU, aber auch herstellerspezifische Query/Response- oder Produce/Consume-Protokolle.

Typische Serielle Anwendungen
z.B. Frequenzumrichter, Sensoren, Aktoren, Bedienterminals, Barcodeleser, RFID-Leser oder Industriewaagen.

Funktionen & Vorteile
• Übertragung von bis zu 1.024 Byte in beide Richtungen
• Konvertiert standardisierte und proprietäre RS-232/485-Protokolle
• Webbasierte Drag-&-Drop-Konfigurationsschnittstelle
• Industrieller Temperaturbereich von -25 bis +70 °C
• Bewährte Anybus-Technologie: NP40-Netzwerkprozessor
• Sicherheits-Chip, Sicherheitsschalter und sicheres Hochfahren (Secure Boot)

Übertragung von bis zu 1.024 Daten-Bytes
Der Trend geht dahin, immer mehr Daten zu übertragen. Daher ist der Anybus Communicator für die Übertragung großer Datenmengen ausgelegt. Er kann 1.024 Byte an Daten zur übergeordneten SPS senden und 1.024 Byte Daten von der SPS empfangen, insgesamt können also 2.048 Byte übertragen werden. Dank der Unterstützung von bis zu 150 Modbus-Befehlen können selbst komplexe Konfigurationen mit mehreren Knoten problemlos verarbeitet werden.

Drag-&-Drop-Weboberfläche
Die Konfiguration des Protokollkonverters ist mit der grafischen web-basierten Benutzeroberfläche schnell erledigt. Es muss keine Software installiert werden. Öffnen Sie einfach Ihren bevorzugten Webbrowser und legen Sie los.

Industrieller Temperaturbereich
Ein industrieller Betriebstemperaturbereich von -25 bis +70 °C sorgt dafür, dass der Communicator auch unter anspruchsvollen Bedingungen überzeugt.

Bewährte NP40-Technologie
Der Communicator basiert auf dem bewährten Anybus NP40-Netzwerkprozessor. Der NP40 ist in unzähligen Embedded-Anwendungen auf der ganzen Welt im Einsatz und ist der Branchen-Benchmark für zuverlässige industrielle Kommunikation.

Sicherheitsschalter
Selbst bei ausgeklügelten Sicherheitsmaßnahmen ist menschliches Versagen nach wie vor die Hauptursache für Verstöße gegen die Sicherheitsauflagen. Deshalb hat der Communicator einen Sicherheitsschalter, der die Konfiguration sperrt und den Zugriff auf die webbasierte Konfigurationsschnittstelle verhindert. Wenn Ihre Konfiguration abgeschlossen ist, schieben Sie den Sicherheitsschalter einfach in die Verriegelungsposition. Anschließend leuchtet die Vorhängeschloss-LED am Communicator auf.

Sicherheits-Chip und sicheres Hochfahren
Um aktuellen und zukünftigen Sicherheitsherausforderungen gerecht zu werden, ist der Communicator mit dem neuesten Anybus-Sicherheitschip ausgestattet. Der „Secure Boot“ - das sichere Hochfahren - gewährleistet, dass die Firmware nicht manipuliert wurde.

Ethernet-Konfigurationsanschluss
Dank des Ethernet-Konfigurationsanschlusses wird kein spezielles Konfigurationskabel benötigt. Auch die Verbindung zum Protokollkonverter kann darüber einfach hergestellt werden, z. B. um den Netzwerkverkehr zu überwachen.

Optimiert für Hutschienenmontage
Der schmale Formfaktor, nach vorne gerichtete Netzwerkanschlüsse und die Verschraubung des seriellen Kabelanschlusses sorgen dafür, dass der Communicator schnell und einfach installiert und angeschlossen werden kann.

Lieferumfang

Schnellstart-Anleitung + Schraubklemme 7-polig + Spannungsversorgungsstecker: 3-polig + Konfigurations-Software per Download erhältlich + (Netzteil nicht enthalten)
