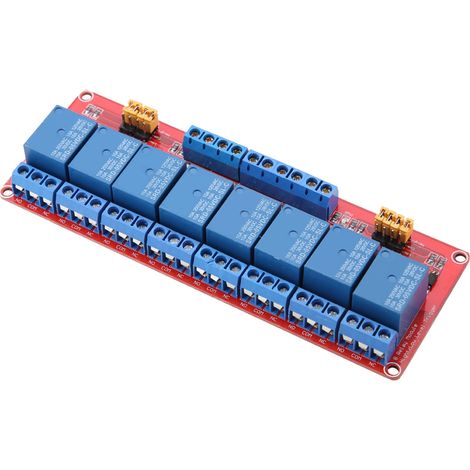

Aramox 8-Kanal-Relaismodul, Optokoppler-Isolation, High- und Low-Triggerung, 5V, 12V, 24V Stromversorgung für die industrielle Automatisierung (5V)

Eigenschaften:

1. Nehmen Sie Patch-Optokoppler-Isolation, starke Fahrfähigkeit, stabile Leistung an. Der Auslösestrom beträgt 5mA.
2. Die Betriebsspannung des Moduls beträgt 5 V, 12 V, 24 V zur Auswahl.
3. Jeder Pfad des Moduls kann durch eine Jumper-Einstellung durch den High-Pegel oder den Low-Pegel getriggert werden.
4. Fehlertolerantes Design, selbst wenn die Steuerleitung bricht, bewegt sich das Relais nicht.
5. Betriebsanzeige (grün), Statusanzeige für 8-Wege-Relais (rot).

Spezifikation:

Eigenschaften:
Patch-Optokoppler-Isolierung, starke Fahrfähigkeit, stabile Leistung. Der Auslösestrom beträgt 5 mA.
Die Betriebsspannung des Moduls beträgt 5 V, 12 V, 24 V zur Auswahl.
Jede Route des Moduls kann über eine Jumper-Einstellung durch den hohen oder niedrigen Pegel ausgelöst werden.
Fehlertolerantes Design, selbst wenn die Steuerleitung unterbrochen wird, bewegt sich das Relais nicht.
Betriebsanzeigeleuchte (grün), 8-Wege-Relaisstatusanzeigeleuchte (rot).
Humanisiertes Schnittstellendesign, alle Schnittstellen können direkt über das Anschlusskabel angeschlossen werden.
Vier Befestigungsschraubenlöcher sind vorhanden.
Spezifikation:
Gewicht: 118 g/4,2 oz
Gemeinsame Schnittstellenlast: AC 250 V/10 A, DC 30 V/10 A
Modulgröße (L x B x H): 141,5 x 50 x 18,5 mm/5,6 x 2 x 0,7 Zoll
Bolzenloch: 3,1 mm; 136 x 44,5 mm (Abstand)
Spannung: 5 V, 12 V, 24 V (optional)
Modulschnittstelle:
1. DC+: An den Pluspol des Netzteils anschließen
2. DC-: An den Minuspol der Stromversorgung anschließen
3. In1-in8: Je nach Einstellung jedes Stromkreises kann das entsprechende Relais mit hohem oder niedrigem Pegel zum Ansaugen gesteuert werden
Relaisausgangsanschluss: Es gibt 24-Draht-Schnittstellen, alle Schnittstellen können direkt an die Leitung angeschlossen werden, was praktisch ist Zu verwendende Benutzer
1. NO1--NO8: Das Relais öffnet normalerweise die Schnittstelle, und das Relais wird angehalten, bevor es angesaugt wird, und dann wird es kurz nach dem Ansaugen mit COM verbunden;
2. COM1–COM8: gemeinsame Relaisschnittstelle;
3. NC1–NC8: Relais-Öffner-Schnittstelle. Das Relais wird vor dem Ansaugen kurz mit COM verbunden und nach dem Ansaugen in den Ruhezustand versetzt.
Auslöserauswahlklemme für hohen und niedrigen Pegel:
1. S1-S8 ist die High-Low-Pegel-Triggerauswahl der Kanäle 1-8 nacheinander;
2. Com- und Low-Short-Verbindung, das entsprechende Relais für Low-Level-Trigger, Com- und High-Short-Verbindung für High-Level-Trigger.
Paketliste:
1 x Relaismodul
