ARI Euro-Wedi Absperrventil mit Flansch 12070, DN 150, PN 16, EN-JL1040, EN 558 FTF-14

ARI Euro-Wedi Absperrventil mit Flansch 12070, DN 150, PN 16, EN-JL1040, EN 558 FTF-14

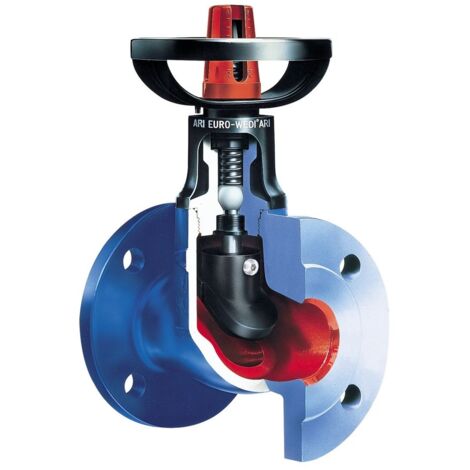

Das ARI Absperrventil EURO-WEDI 12070 in der Nennweite DN 150 ist ein wartungsfreies, weichdichtendes Ventil in Durchgangsform. Es ist für den Einsatz in der Gebäudetechnik konzipiert und für einen Temperaturbereich von -10 °C bis +120 °C ausgelegt. Das Gehäuse besteht aus Gusseisen EN-JL1040 (EN-GJL-250) und verfügt über einen Grundanstrich. Die Schrägsitzausführung mit geradem Oberteil und nichtsteigendem Handrad ermöglicht eine präzise Bedienung. Zur Ausstattung gehören eine prägepolierte Spindel aus 1.4021+QT mit außenliegendem Gewinde, eine Anzeigevorrichtung, eine Verdrehsicherung sowie eine Isolierkappe mit Taupunktsperre. Der selbstzentrierende, EPDM-ummantelte Kegel sorgt für eine zuverlässige Dichtfunktion und bietet zudem eine Drosselfunktion sowie eine Rückdichtung. Das Ventil ist gemäß Gebäudeenergiegesetz (GEG) voll isolierbar.

Technische Daten

• Nennweite: DN 150
• Druckstufe: PN 16
• Gehäusewerkstoff: Gusseisen EN-JL1040 (EN-GJL-250)
• Dichtung: EPDM
• Baulänge: EN 558 FTF-14
• Mediumtemperatur: -10 °C bis +120 °C
• Zeta-Wert: 1,5
• Gewicht: 38,3 kg
• Höhe Handrad: 470 mm
• Durchmesser Handrad: 210 mm

Produktspezifikation

• Hersteller-Warengruppe: ARI Absperrventile
• Hersteller-Produktgruppe: ARI EURO-WEDI Grauguss
• Hersteller-Artikelnummer: 120700150-10
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Gummi
• Bedienung: Handrad
• Rechtwinklige Ausführung: nein
• Geeignet für Flüssigkeiten: ja
• Geeignet für Gase: nein
• Spindelgewinde außerhalb des Mediums: ja
• Zeta-Wert: 1,5
• Druckstufe Artikel: PN 16
• Spindel und/oder Handrad ansteigend: nein
• Balgventil: nein
• Mit Entleerungsventil: nein
• Selbstverschließend: nein
• Freistrom: nein
• Rohraußendurchmesser alle Anschlüsse: 0
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 16
• Länge Anschluss 1: 210
• Länge Anschluss 2: 0
• Arbeitslänge Anschluss 1: 0
• Arbeitslänge Anschluss 2: 0
• Höhe Handgriff/Handrad: 470
• Länge Handgriff/Durchmesser Handrad: 210
• Ventilwinkel: 180
• Winkel der Spindel: 90
• Geeignet für Dampf: nein
• Mit Rückstromsicherung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Standanzeiger: ja
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 150
• Werkstoffgüte des Gehäuses: Gusseisen GG 25 (GJL-250)
• Nennbaugröße: DIN
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Federschließend (NC): nein
• Federöffnend (NO): nein
• Ausführung des Ventils: festes Ventil
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
