ARI Faba-Plus Absperrventil mit Flansch 35046, DN 100, PN 40, 1.0619 plus N, mit Kantensitzkegel

ARI Faba-Plus Absperrventil mit Flansch 35046, DN 100, PN 40, 1.0619 plus N, mit Kantensitzkegel

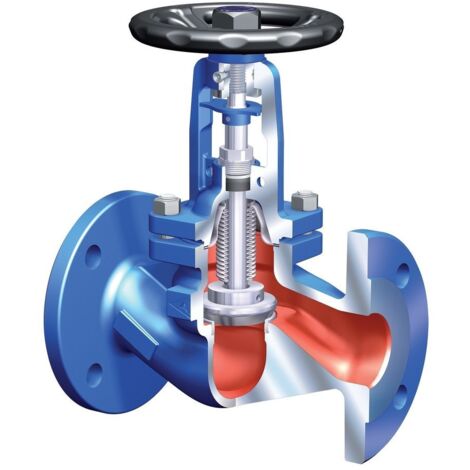

Das ARI Absperrventil FABA-Plus 35046 in der Ausführung DN 100 ist ein wartungsfreies, metallisch dichtendes Ventil in Durchgangsform. Es ist für den Einsatz mit Flüssigkeiten, Gasen sowie Dampf konzipiert und zeichnet sich durch ein Gehäuse aus Stahlguss (1.0619+N) aus. Ausgestattet mit einem doppelwandigen Edelstahl-Faltenbalg und einer Sicherheitsstopfbuchse, bietet das Ventil eine hohe Betriebssicherheit. Die Bedienung erfolgt über ein nichtsteigendes Handrad. Dank der Konstruktion mit außenliegendem Spindelgewinde ist das Ventil gemäß Gebäudeenergiegesetz (GEG) vollständig isolierbar und erfüllt die Anforderungen der TA-Luft. Die Flanschanschlüsse entsprechen der Norm EN 558, FTF-1.

Technische Daten

• Nennweite: DN 100
• Druckstufe: PN 40
• Gehäusewerkstoff: Stahlguss 1.0619+N
• Kegelausführung: Kantensitzkegel
• Mediumtemperatur: -10 °C bis +450 °C
• Zeta-Wert: 5,5
• Gewicht: 35 kg
• Baulänge: 350 mm
• Handrad-Durchmesser: 300 mm
• Bauhöhe: 365 mm

Produktspezifikation

• Hersteller-Warengruppe: ARI Absperrventile
• Hersteller-Produktgruppe: ARI FABA Stahlguss
• Hersteller-Artikelnummer: 350460100011
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Stahl
• Bedienung: Handrad
• Rechtwinklige Ausführung: nein
• Geeignet für Flüssigkeiten: ja
• Geeignet für Gase: ja
• Spindelgewinde außerhalb des Mediums: ja
• Zeta-Wert: 5,5
• Druckstufe Artikel: PN 40
• Spindel und/oder Handrad ansteigend: nein
• Balgventil: ja
• Mit Entleerungsventil: nein
• Selbstverschließend: nein
• Freistrom: nein
• Rohraußendurchmesser alle Anschlüsse: 0
• Druckstufe Flansch: PN 40
• Max. Druckunterschied bei 20 °C: 40
• Länge Anschluss 1: 350
• Länge Anschluss 2: 0
• Arbeitslänge Anschluss 1: 0
• Arbeitslänge Anschluss 2: 0
• Höhe Handgriff/Handrad: 365
• Länge Handgriff/Durchmesser Handrad: 300
• Ventilwinkel: 180
• Winkel der Spindel: 90
• Geeignet für Dampf: ja
• Mit Rückstromsicherung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Standanzeiger: ja
• Mediumtemperatur (Dauerbetrieb): -10 - 450
• Nenndurchmesser: DN 100
• Werkstoffgüte des Gehäuses: Stahl GP240GH N (1.0619)
• Nennbaugröße: DIN
• Material primäre Spindeldichtung: Graphit
• Federschließend (NC): nein
• Federöffnend (NO): nein
• Ausführung des Ventils: festes Ventil
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Gastec QA - AR 214 (H2): nein
