ARI Gewindeflanschklappe Gesa 22013 DN 125 PN 16, EN-JS1030, Rasthebel, EPDM, Thermo-Anzeige möglich

ARI Gewindeflanschklappe Gesa 22013 DN 125 PN 16, EN-JS1030, Rasthebel, EPDM, Thermo-Anzeige möglich

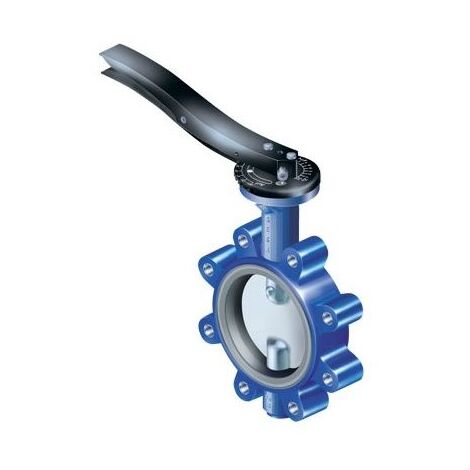

Die ARI Gewindeflanschklappe GESA 22013 in der Nennweite DN 125 ist eine wartungsfreie, weichdichtende Absperrklappe für den Einsatz in der Haustechnik. Das Gehäuse besteht aus Sphäroguss EN-JS1030 (GJS-400-15) und ist mit einer EPDM-Dichtmanschette ausgestattet. Die zentrische Klappe verfügt über eine Scheibe aus Edelstahl 1.4581 und ist für einen Temperaturbereich von -10 °C bis +130 °C ausgelegt. Dank der Konstruktion mit angegossenen Gewindeaugen eignet sich das Modell für den Einsatz als Endklappe sowie zum einseitigen Abflanschen. Die Betätigung erfolgt über einen Rasthebel. Eine Besonderheit ist die gebohrte Welle, die eine optionale Temperaturmessung mittels Thermo-Anzeige ermöglicht. Die Klappe ist für Trinkwasseranwendungen nach DVGW registriert und gemäß Gebäudeenergiegesetz (GEG) voll isolierbar.

Technische Daten

• Nennweite: DN 125
• Druckstufe: PN 16
• Gehäusewerkstoff: Sphäroguss EN-JS1030
• Dichtungsmaterial: EPDM
• Klappenscheibe: Edelstahl 1.4581
• Betätigung: Rasthebel
• Baulänge: 56 mm
• Max. Differenzdruck: 16 bar
• Gewicht: 9,7 kg
• Temperaturbereich: -10 °C bis +130 °C

Produktspezifikation

• Hersteller-Warengruppe: ARI Absperrklappen
• Hersteller-Produktgruppe: ARI Klappen Sphäroguss
• Hersteller-Artikelnummer: 2201301251911
• Oberflächenschutz: lackiert
• Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Bedienhebel
• Standard: DIN
• Länge Bedienungselement: 273
• Durchmesser Handrad: 0
• Mit Zentrieraugen: nein
• Druckstufe Artikel: PN 16
• Baulänge: 56
• Rohraußendurchmesser alle Anschlüsse: 0
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 16
• Länge Anschluss 1: 0
• Länge Anschluss 2: 0
• Ventilwinkel: 180
• Winkel der Spindel: 90
• Fütterung Gehäuse: nicht austauschbar
• Max. Druckunterschied als Endventil: 16
• Durchlass: 125
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Klappenentwurf: zentrisch
• Feuersicher: nein
• Bedienhöhe: 263
• Material Spindel: rostfreier Stahl
• Anschlüsse: Semi-/Monoflansch
• Nenndurchmesser: DN 125
• Material Klappenblatt: rostfreier Stahl
• Klappenblatt verkleidet: nein
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Gastec QA - AR 214 (H2): nein
