Allgemeine Beschreibung

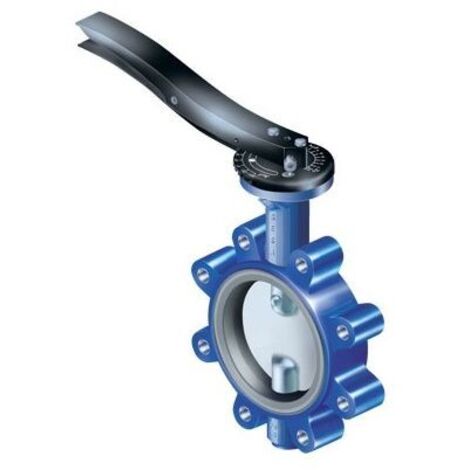

Die ARI Gewindeflanschklappe GESA 22013 in der Nennweite DN 150 ist eine wartungsfreie, weichdichtende Absperrklappe für den Einsatz in der Haustechnik. Sie verfügt über ein Gehäuse aus Sphäroguss (EN-JS1030) mit angegossenen Gewindeaugen und ist für den Betrieb bei einem Nenndruck von PN 16 ausgelegt. Die zentrische Klappe ist mit einer EPDM-Dichtmanschette sowie einer Scheibe aus Edelstahl 1.4581 ausgestattet, was sie für vielfältige Absperr- und Drosselaufgaben qualifiziert. Das Modell ist für den Einsatz als Endklappe sowie zum einseitigen Abflanschen zugelassen und bietet durch die gebohrte Welle die Möglichkeit zur optionalen Temperaturmessung mittels Thermo-Anzeige. Die Konstruktion ist voll isolierbar und entspricht den Anforderungen für Trinkwasseranwendungen.Technische Daten
- Nennweite: DN 150
- Druckstufe: PN 16
- Gehäusewerkstoff: Sphäroguss (EN-JS1030)
- Dichtungsmaterial: EPDM
- Scheibenmaterial: Edelstahl 1.4581
- Betätigung: Rasthebel
- Baulänge: 56 mm
- Gewicht: 11,9 kg
- Max. Differenzdruck: 16 bar
- Temperaturbereich: -10 °C bis +130 °C
Weitere Informationen
- Hersteller-Warengruppe: ARI Absperrklappen
- Hersteller-Produktgruppe: ARI Klappen Sphäroguss
- Hersteller-Artikelnummer: 2201301501911
- Oberflächenschutz: lackiert
- Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
- Bedienung: Bedienhebel
- Standard: DIN
- Ventilwinkel: 180
- Winkel der Spindel: 90
- Material Spindel: rostfreier Stahl
- Material Klappenblatt: rostfreier Stahl
- Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
