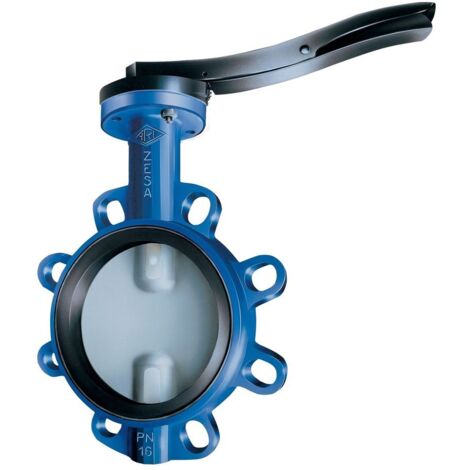

ARI Zesa Zwischenflanschklappe 2201200401911 DN 40, mit Rasthebel, Scheibe Edelstahl, EPDM-Dichtung

ARI Zwischenflanschklappe Zesa 22012 DN 40 PN 16, EN-JS1030, Rasthebel, EPDM, Thermo-Anzeige möglich

Die ARI Zwischenflanschklappe Zesa 22012 in der Nennweite DN 40 ist eine wartungsfreie, weichdichtende Absperrklappe mit Zentrieraugen. Sie eignet sich zum Absperren und Drosseln von Medien und ist für den Einsatz in Trinkwasserinstallationen gemäß DVGW-Registrierung zugelassen. Das Gehäuse besteht aus Sphäroguss (EN-JS1030), während die Klappenscheibe aus Edelstahl 1.4581 gefertigt ist. Die Dichtung erfolgt über eine EPDM-Manschette. Die Klappe verfügt über eine zentrische Scheibenlagerung sowie eine zweifache Wellenabdichtung mit Profilring und Taupunktsperre. Eine Besonderheit ist die gebohrte Welle, die eine optionale Temperaturmessung mittels Thermo-Anzeige ermöglicht. Die Betätigung erfolgt über einen Rasthebel. Das Modell ist gemäß Gebäudeenergiegesetz (GEG) voll isolierbar.

Technische Daten

• Nennweite: DN 40
• Druckstufe: PN 16
• Gehäusewerkstoff: Sphäroguss (EN-JS1030)
• Dichtungsmaterial: EPDM
• Scheibenmaterial: Edelstahl 1.4581
• Betätigung: Rasthebel
• Baulänge: 33 mm
• Temperaturbereich: -10 °C bis +130 °C
• Maximaler Differenzdruck: 16 bar
• Gewicht: 2 kg

Produktspezifikation

• Hersteller-Warengruppe: ARI Absperrklappen
• Hersteller-Produktgruppe: ARI Klappen Sphäroguss
• Hersteller-Artikelnummer: 2201200401911
• Oberflächenschutz: lackiert
• Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Bedienhebel
• Standard: DIN
• Länge Bedienungselement: 184
• Durchmesser Handrad: 0
• Mit Zentrieraugen: ja
• Druckstufe Artikel: PN 16
• Baulänge: 33
• Rohraußendurchmesser alle Anschlüsse: 0
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 16
• Länge Anschluss 1: 0
• Länge Anschluss 2: 0
• Ventilwinkel: 180
• Winkel der Spindel: 90
• Fütterung Gehäuse: nicht austauschbar
• Max. Druckunterschied als Endventil: 0
• Durchlass: 40
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Klappenentwurf: zentrisch
• Feuersicher: nein
• Bedienhöhe: 193
• Material Spindel: rostfreier Stahl
• Nenndurchmesser: DN 40
• Material Klappenblatt: rostfreier Stahl
• Klappenblatt verkleidet: nein
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Gastec QA - AR 214 (H2): nein
