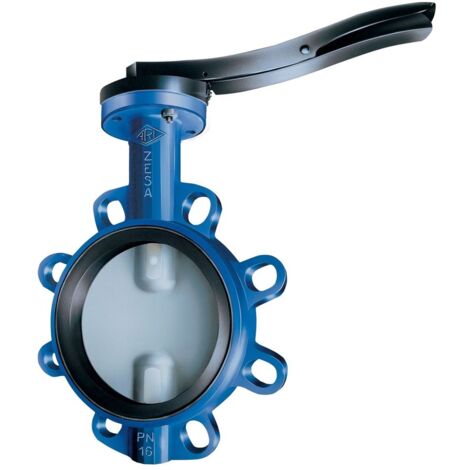

ARI Zwischenflanschklappe Zesa 22012 DN 50 PN 16, EN-JS1030, Rasthebel, EPDM, Thermo-Anzeige möglich

ARI Zwischenflanschklappe Zesa 22012 DN 50 PN 16, EN-JS1030, Rasthebel, EPDM, Thermo-Anzeige möglich

Die ARI Zwischenflanschklappe Zesa 22012 in der Nennweite DN 50 ist eine wartungsfreie, weichdichtende Absperrklappe für den Einsatz in Rohrleitungssystemen. Das Gehäuse besteht aus Sphäroguss (EN-JS1030) und ist mit einer EPDM-Dichtmanschette ausgestattet. Die zentrische Klappe verfügt über eine Scheibe aus Edelstahl 1.4581 und ist für das Absperren und Drosseln von Medien konzipiert. Dank der zweifachen Abdichtung der Klappenwelle mittels Profilring und Taupunktsperre sowie der zentrischen Scheibenlagerung bietet das Bauteil eine zuverlässige Funktion. Die Klappe ist gemäß Gebäudeenergiegesetz (GEG) voll isolierbar und verfügt über Zentrieraugen für eine einfache Montage. Eine Besonderheit ist die gebohrte Welle, die eine optionale Temperaturmessung mittels Thermo-Anzeige ermöglicht. Die Betätigung erfolgt über einen Rasthebel. Das Produkt ist für Trinkwasseranwendungen gemäß DIN EN 1074-1/-2 registriert.

Technische Daten

• Nennweite: DN 50
• Druckstufe: PN 16
• Gehäusewerkstoff: Sphäroguss (EN-JS1030)
• Dichtung: EPDM
• Scheibenmaterial: Edelstahl 1.4581
• Betätigung: Rasthebel
• Baulänge: 43 mm
• Gewicht: 2,4 kg
• Temperaturbereich: -10 °C bis +130 °C
• Max. Differenzdruck: 16 bar

Produktspezifikation

• Hersteller-Warengruppe: ARI Absperrklappen
• Hersteller-Produktgruppe: ARI Klappen Sphäroguss
• Hersteller-Artikelnummer: 2201200501911
• Oberflächenschutz: lackiert
• Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Bedienhebel
• Standard: DIN
• Länge Bedienungselement: 184
• Durchmesser Handrad: 0
• Mit Zentrieraugen: ja
• Druckstufe Artikel: PN 16
• Baulänge: 43
• Rohraußendurchmesser alle Anschlüsse: 0
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 16
• Länge Anschluss 1: 0
• Länge Anschluss 2: 0
• Ventilwinkel: 180
• Winkel der Spindel: 90
• Fütterung Gehäuse: nicht austauschbar
• Max. Druckunterschied als Endventil: 0
• Durchlass: 50
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Klappenentwurf: zentrisch
• Feuersicher: nein
• Bedienhöhe: 199
• Material Spindel: rostfreier Stahl
• Nenndurchmesser: DN 50
• Material Klappenblatt: rostfreier Stahl
• Klappenblatt verkleidet: nein
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Gastec QA - AR 214 (H2): nein
