ARI Zesa Zwischenflanschklappe 22012, DN 65, PN 16, EN-JS1030, Rasthebel, Thermo-Anzeige möglich, EPDM

ARI Zesa Zwischenflanschklappe 22012, DN 65, PN 16, EN-JS1030, Rasthebel, Thermo-Anzeige möglich, EPDM

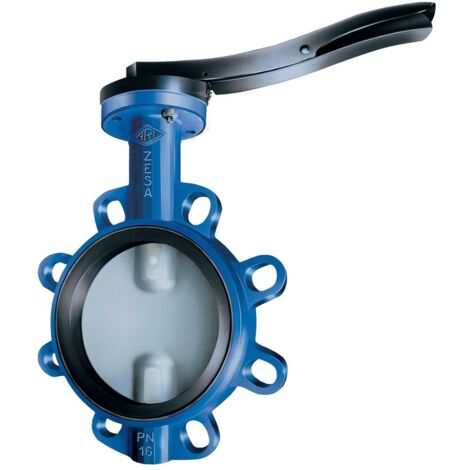

Die ARI Zwischenflanschklappe Zesa 22012 in der Nennweite DN 65 ist eine wartungsfreie, weichdichtende Absperrklappe für den Einsatz in Rohrleitungssystemen. Das Gehäuse besteht aus Sphäroguss EN-JS1030 (GJS-400-15) und ist mit einer EPDM-Dichtmanschette ausgestattet. Die zentrische Klappe verfügt über eine Scheibe aus Edelstahl 1.4581 und ist für Absperr- sowie Drosselaufgaben konzipiert. Die Betätigung erfolgt über einen Rasthebel. Eine Besonderheit ist die gebohrte Welle, die eine optionale Temperaturmessung mittels Thermo-Anzeige ermöglicht. Die Konstruktion umfasst eine zweifache Abdichtung der Klappenwelle mit Profilring und Taupunktsperre sowie eine dreifache Wellenlagerung. Die Klappe ist gemäß Gebäudeenergiegesetz (GEG) voll isolierbar und verfügt über Zentrieraugen für eine einfache Montage. Die Zulassung für Trinkwasseranwendungen liegt gemäß DIN EN 1074-1/-2 vor.

Technische Daten

• Nennweite: DN 65
• Druckstufe: PN 16
• Gehäusewerkstoff: Sphäroguss EN-JS1030
• Dichtung: EPDM
• Scheibenmaterial: Edelstahl 1.4581
• Betätigung: Rasthebel
• Baulänge: 46 mm
• Max. Differenzdruck: 16 bar
• Temperaturbereich: -10 °C bis +130 °C
• Gewicht: 3 kg

Produktspezifikation

• Hersteller-Warengruppe: ARI Absperrklappen
• Hersteller-Produktgruppe: ARI Klappen Sphäroguss
• Hersteller-Artikelnummer: 2201200651911
• Oberflächenschutz: lackiert
• Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Bedienhebel
• Standard: DIN
• Länge Bedienungselement: 184
• Durchmesser Handrad: 0
• Mit Zentrieraugen: ja
• Druckstufe Artikel: PN 16
• Baulänge: 46
• Rohraußendurchmesser alle Anschlüsse: 0
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 16
• Länge Anschluss 1: 0
• Länge Anschluss 2: 0
• Ventilwinkel: 180
• Winkel der Spindel: 90
• Fütterung Gehäuse: nicht austauschbar
• Max. Druckunterschied als Endventil: 0
• Durchlass: 65
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Klappenentwurf: zentrisch
• Feuersicher: nein
• Bedienhöhe: 209
• Material Spindel: rostfreier Stahl
• Nenndurchmesser: DN 65
• Material Klappenblatt: rostfreier Stahl
• Klappenblatt verkleidet: nein
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Gastec QA - AR 214 (H2): nein
