Allgemeine Beschreibung

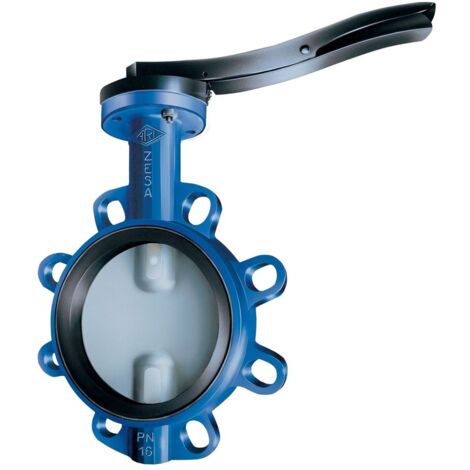

Die ARI Zesa Zwischenflanschklappe 2201201001911 in der Nennweite DN 100 ist eine wartungsfreie, weichdichtende Absperrklappe, die für den Einsatz in Rohrleitungssystemen konzipiert ist. Sie verfügt über ein Gehäuse aus Sphäroguss (EN-JS1030) mit einer EPDM-Dichtmanschette und einer zentrisch gelagerten Scheibe aus Edelstahl 1.4581. Die Klappe ist ideal zum Absperren und Drosseln von Medien geeignet und bietet durch die zweifache Abdichtung der Klappenwelle mittels Profilring und Taupunktsperre eine hohe Betriebssicherheit. Dank der Zentrieraugen ist eine einfache Montage möglich. Die Konstruktion ist voll isolierbar und für eine optionale Temperaturmessung mittels THEA (Thermo-Anzeige) vorbereitet, da die Welle entsprechend gebohrt ist. Die Betätigung erfolgt über einen Rasthebel. Zudem liegt eine DVGW-Registrierung für den Trinkwasserbereich vor.Technische Daten
- Nennweite: DN 100
- Druckstufe: PN 16
- Gehäusewerkstoff: Gusseisen GGG 40 (EN-GJS-400-15)
- Scheibenmaterial: Edelstahl 1.4581
- Dichtung: EPDM
- Baulänge: 52 mm
- Betätigung: Rasthebel
- Gewicht: 4,4 kg
- Temperaturbereich: -10 °C bis +130 °C
- Max. Differenzdruck: 16 bar
Produktspezifikation
- Hersteller-Warengruppe: ARI Absperrklappen
- Hersteller-Produktgruppe: ARI Klappen Sphäroguss
- Hersteller-Artikelnummer: 2201201001911
- Oberflächenschutz: lackiert
- Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
- Werkstoff des Gehäuses: Gusseisen
- Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Bedienung: Bedienhebel
- Standard: DIN
- Länge Bedienungselement: 184 mm
- Mit Zentrieraugen: ja
- Druckstufe Artikel: PN 16
- Max. Druckunterschied bei 20 °C: 16 bar
- Ventilwinkel: 180°
- Winkel der Spindel: 90°
- Material Spindel: rostfreier Stahl
- Material Klappenblatt: rostfreier Stahl
- Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
