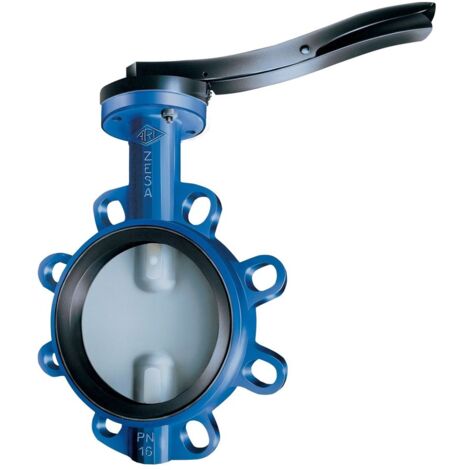

ARI Zwischenflanschklappe Zesa 22012 DN 125 PN 16, Scheibe aus Edelstahl, Rasthebel EPDM Thermo-Anzeige möglich
Die ARI Zwischenflanschklappe Zesa 22012 in der Nennweite DN 125 ist eine wartungsfreie, weichdichtende Absperrklappe für den Einsatz in Rohrleitungssystemen. Das Gehäuse besteht aus Gusseisen (EN-GJS-400-15) und ist mit einer EPDM-Dichtmanschette ausgestattet. Die zentrisch gelagerte Scheibe aus Edelstahl 1.4581 ermöglicht ein zuverlässiges Absperren und Drosseln von Medien. Die Klappe verfügt über Zentrieraugen und ist gemäß Gebäudeenergiegesetz (GEG) voll isolierbar. Eine Besonderheit ist die gebohrte Welle, die eine optionale Temperaturmessung mittels Thermo-Anzeige (THEA) ermöglicht. Die Betätigung erfolgt über einen Rasthebel. Das Modell verfügt über eine DVGW-Registrierung für Trinkwasseranwendungen nach DIN EN 1074-1/-2.
Technische Daten
- Nennweite: DN 125
- Druckstufe: PN 16
- Max. Differenzdruck: 16 bar
- Gehäusewerkstoff: Gusseisen (EN-GJS-400-15)
- Scheibenmaterial: Edelstahl 1.4581
- Dichtung: EPDM
- Baulänge: 56 mm
- Betätigung: Rasthebel
- Gewicht: 7,5 kg
- Temperaturbereich: -10 °C bis +130 °C
Produktspezifikation
- Hersteller-Warengruppe: ARI Absperrklappen
- Hersteller-Produktgruppe: ARI Klappen Sphäroguss
- Hersteller-Artikelnummer: 2201201251911
- Oberflächenschutz: lackiert
- Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
- Werkstoff des Gehäuses: Gusseisen
- Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Bedienung: Bedienhebel
- Standard: DIN
- Länge Bedienungselement: 273
- Durchmesser Handrad: 0
- Mit Zentrieraugen: ja
- Druckstufe Artikel: PN 16
- Baulänge: 56
- Rohraußendurchmesser alle Anschlüsse: 0
- Druckstufe Flansch: PN 16
- Max. Druckunterschied bei 20 °C: 16
- Länge Anschluss 1: 0
- Länge Anschluss 2: 0
- Ventilwinkel: 180
- Winkel der Spindel: 90
- Fütterung Gehäuse: nicht austauschbar
- Max. Druckunterschied als Endventil: 0
- Durchlass: 125
- FM-Prüfung: nein
- UL-Prüfung: nein
- ULC-Qualitätskennzeichen: nein
- LPCB-Prüfung: nein
- Klappenentwurf: zentrisch
- Feuersicher: nein
- Bedienhöhe: 263
- Material Spindel: rostfreier Stahl
- Nenndurchmesser: DN 125
- Material Klappenblatt: rostfreier Stahl
- Klappenblatt verkleidet: nein
- Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- VdS-geprüft: nein
- KIWA-Prüfsiegel: nein
- Gastec QA - AR 214 (H2): nein
Eigenschaften
- MarkeARI ARMATUREN
- FarbeSchwarz
- ProduktveredelungLackiert
- Druck16 bar
- Menge pro Pack1 Stücke
- MaterialEdelstahl
- VentilsteuerungHebel
- FormAsymetrisch
- Höhe56 mm
- KörpermaterialStahl
- Anzahl der Einträge1
- Gewicht7.5 kg
- VentiltypVentil
- Verwendung des VentilsTrinkwasser
- ManoMano Art.-NrME55008330
- MMID163269086627
- Herstellerreferenz2201201251911
- EAN4054287005513
