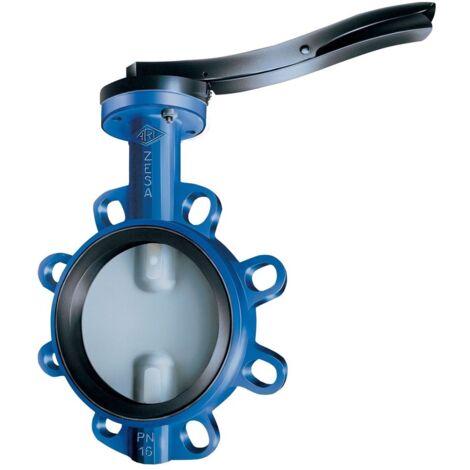

ARI Zesa Zwischenflanschklappe 22012, DN 32, PN 16, EN-JS1030, Rasthebel, Thermo-Anzeige möglich, EPDM

ARI Zesa Zwischenflanschklappe 22012, DN 32, PN 16, EN-JS1030, Rasthebel, Thermo-Anzeige möglich, EPDM

Die ARI Zwischenflanschklappe Zesa 22012 in der Nennweite DN 32 ist eine wartungsfreie, weichdichtende Absperrklappe für den Einsatz in haustechnischen Anlagen. Das Gehäuse aus Sphäroguss (EN-JS1030) ist mit einer EPDM-Dichtmanschette ausgestattet. Die zentrische Scheibenlagerung sowie die Scheibe aus Edelstahl 1.4581 ermöglichen ein präzises Absperren und Drosseln von Medien. Die Armatur verfügt über eine zweifache Wellenabdichtung mit Profilring und Taupunktsperre sowie eine formschlüssige Verbindung zwischen Scheibe und Welle mittels Polygon. Dank der gebohrten Welle ist eine optionale Temperaturmessung mittels Thermo-Anzeige (THEA) möglich. Die Klappe ist gemäß Gebäudeenergiegesetz (GEG) voll isolierbar und besitzt eine DVGW-Registrierung für den Trinkwasserbereich.

Technische Daten

• Nennweite: DN 32
• Druckstufe: PN 16
• Gehäusewerkstoff: Sphäroguss (EN-JS1030)
• Dichtung: EPDM
• Scheibenmaterial: Edelstahl 1.4581
• Betätigung: Rasthebel
• Baulänge: 33 mm
• Gewicht: 1,8 kg
• Temperaturbereich: -10 °C bis +130 °C
• Max. Differenzdruck: 16 bar

Produktspezifikation

• Hersteller-Warengruppe: ARI Absperrklappen
• Hersteller-Produktgruppe: ARI Klappen Sphäroguss
• Hersteller-Artikelnummer: 2201200321911
• Oberflächenschutz: lackiert
• Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Bedienhebel
• Standard: DIN
• Länge Bedienungselement: 184
• Durchmesser Handrad: 0
• Mit Zentrieraugen: ja
• Druckstufe Artikel: PN 16
• Baulänge: 33
• Rohraußendurchmesser alle Anschlüsse: 0
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 16
• Länge Anschluss 1: 0
• Länge Anschluss 2: 0
• Ventilwinkel: 180
• Winkel der Spindel: 90
• Fütterung Gehäuse: nicht austauschbar
• Max. Druckunterschied als Endventil: 0
• Durchlass: 32
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Klappenentwurf: zentrisch
• Feuersicher: nein
• Bedienhöhe: 187
• Material Spindel: rostfreier Stahl
• Nenndurchmesser: DN 32
• Material Klappenblatt: rostfreier Stahl
• Klappenblatt verkleidet: nein
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Gastec QA - AR 214 (H2): nein
