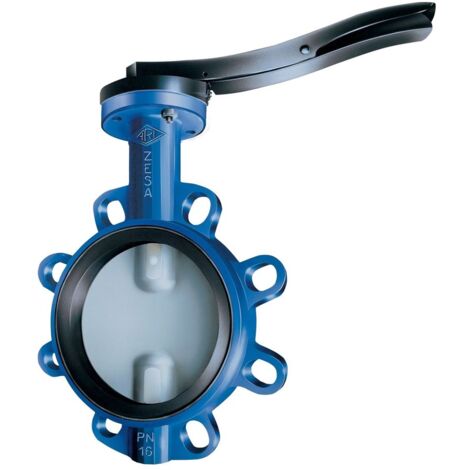

ARI Zwischenflanschklappe Zesa 22012 DN 200 PN 16, Scheibe aus Edelstahl, Rasthebel EPDM Thermo-Anzeige möglich

ARI Zwischenflanschklappe Zesa 22012 DN 200 PN 16, Scheibe aus Edelstahl, Rasthebel EPDM Thermo-Anzeige möglich

Die ARI Zwischenflanschklappe Zesa 22012 in der Nennweite DN 200 ist eine wartungsfreie, weichdichtende Absperrklappe für den Einsatz in Rohrleitungssystemen. Das Gehäuse besteht aus robustem Sphäroguss (EN-JS1030), während die zentrisch gelagerte Scheibe aus hochwertigem Edelstahl 1.4581 gefertigt ist. Ausgestattet mit einer EPDM-Dichtmanschette und einer zweifachen Wellenabdichtung inklusive Taupunktsperre, eignet sich diese Armatur zum zuverlässigen Absperren und Drosseln von Medien. Die Klappe verfügt über Zentrieraugen für eine einfache Montage und ist gemäß Gebäudeenergiegesetz (GEG) voll isolierbar. Eine Besonderheit ist die gebohrte Welle, die eine optionale Temperaturmessung mittels Thermo-Anzeige ermöglicht. Die Betätigung erfolgt über einen Rasthebel. Die Armatur ist für Trinkwasseranwendungen nach DIN EN 1074-1/-2 zertifiziert und erfüllt die Anforderungen der DVGW-Registrierung.

Technische Daten

• Nennweite: DN 200
• Druckstufe: PN 16
• Gehäusematerial: Gusseisen GGG 40 (EN-JS1030)
• Scheibenmaterial: Edelstahl 1.4581
• Dichtung: EPDM
• Betätigung: Rasthebel
• Baulänge: 60 mm
• Gewicht: 13,4 kg
• Temperaturbereich: -10 °C bis +130 °C
• Max. Differenzdruck: 16 bar

Produktspezifikation

• Hersteller-Warengruppe: ARI Absperrklappen
• Hersteller-Produktgruppe: ARI Klappen Sphäroguss
• Hersteller-Artikelnummer: 2201202001911
• Oberflächenschutz: lackiert
• Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Bedienhebel
• Standard: DIN
• Länge Bedienungselement: 273
• Durchmesser Handrad: 0
• Mit Zentrieraugen: ja
• Druckstufe Artikel: PN 16
• Baulänge: 60
• Rohraußendurchmesser alle Anschlüsse: 0
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 10
• Länge Anschluss 1: 0
• Länge Anschluss 2: 0
• Ventilwinkel: 180
• Winkel der Spindel: 90
• Fütterung Gehäuse: nicht austauschbar
• Max. Druckunterschied als Endventil: 0
• Durchlass: 200
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Klappenentwurf: zentrisch
• Feuersicher: nein
• Bedienhöhe: 313
• Material Spindel: rostfreier Stahl
• Nenndurchmesser: DN 200
• Material Klappenblatt: rostfreier Stahl
• Klappenblatt verkleidet: nein
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Gastec QA - AR 214 (H2): nein
