ARI Absperrventil mit Flansch Euro-Wedi 12070 DN 25, PN 25, EN-JL1040, EN 558 FTF-14

ARI Absperrventil mit Flansch Euro-Wedi 12070 DN 25, PN 25, EN-JL1040, EN 558 FTF-14

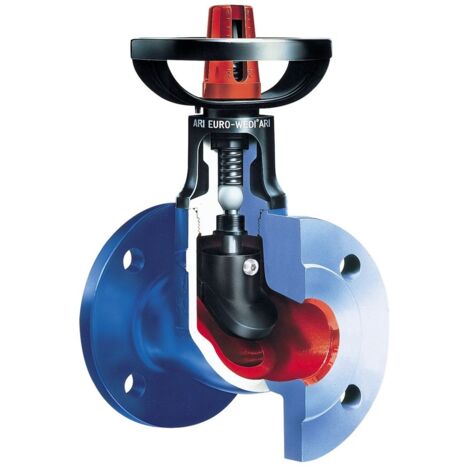

Das ARI Absperrventil EURO-WEDI 12070 in der Nennweite DN 25 ist ein wartungsfreies, weichdichtendes Ventil in Durchgangsform. Es ist für den Einsatz in der Gebäudetechnik konzipiert und für einen Temperaturbereich von -10 °C bis +120 °C ausgelegt. Das Gehäuse besteht aus Gusseisen EN-JL1040 (EN-GJL-250) und verfügt über einen Grundanstrich. Die Konstruktion in Schrägsitzausführung mit geradem Oberteil umfasst ein nichtsteigendes Handrad sowie eine prägepolierte Spindel aus 1.4021+QT mit außenliegendem Gewinde. Zur Ausstattung gehören eine Anzeigevorrichtung, eine Verdrehsicherung sowie eine Isolierkappe mit Taupunktsperre, wodurch das Ventil gemäß Gebäudeenergiegesetz (GEG) voll isolierbar ist. Die Abdichtung erfolgt über einen selbstzentrierenden, EPDM-ummantelten Kegel, der neben der Absperrfunktion auch eine Drosselfunktion sowie eine Rückdichtung bietet. Die Spindelabdichtung wird durch einen EPDM-Dichtring mit Abstreifer sichergestellt. Das Ventil ist mit Flanschen in Kurzbauform gemäß EN 558, FTF-14 ausgeführt.

Technische Daten

• Nennweite: DN 25
• Druckstufe: PN 16
• Gehäusewerkstoff: Gusseisen EN-JL1040 (EN-GJL-250)
• Dichtung: EPDM
• Baulänge: EN 558 FTF-14
• Temperaturbereich: -10 °C bis +120 °C
• Zeta-Wert: 0,6
• Gewicht: 4,3 kg
• Höhe Handrad: 190 mm
• Durchmesser Handrad: 80 mm

Produktspezifikation

• Hersteller-Warengruppe: ARI Absperrventile
• Hersteller-Produktgruppe: ARI EURO-WEDI Grauguss
• Hersteller-Artikelnummer: 120700025-10
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Gummi
• Bedienung: Handrad
• Rechtwinklige Ausführung: nein
• Geeignet für Flüssigkeiten: ja
• Geeignet für Gase: nein
• Spindelgewinde außerhalb des Mediums: ja
• Zeta-Wert: 0,6
• Druckstufe Artikel: PN 16
• Spindel und/oder Handrad ansteigend: nein
• Balgventil: nein
• Mit Entleerungsventil: nein
• Selbstverschließend: nein
• Freistrom: nein
• Rohraußendurchmesser alle Anschlüsse: 0
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 16
• Länge Anschluss 1: 125
• Länge Anschluss 2: 0
• Arbeitslänge Anschluss 1: 0
• Arbeitslänge Anschluss 2: 0
• Höhe Handgriff/Handrad: 190
• Länge Handgriff/Durchmesser Handrad: 80
• Ventilwinkel: 180
• Winkel der Spindel: 90
• Geeignet für Dampf: nein
• Mit Rückstromsicherung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Standanzeiger: ja
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 25
• Werkstoffgüte des Gehäuses: Gusseisen GG 25 (GJL-250)
• Nennbaugröße: DIN
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Federschließend (NC): nein
• Federöffnend (NO): nein
• Ausführung des Ventils: festes Ventil
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
