ARI Absperrventil mit Flansch Euro-Wedi 12071 DN 32, PN 32, EN-JL1040, EN 558 FTF-1

ARI Absperrventil mit Flansch Euro-Wedi 12071 DN 32, PN 32, EN-JL1040, EN 558 FTF-1

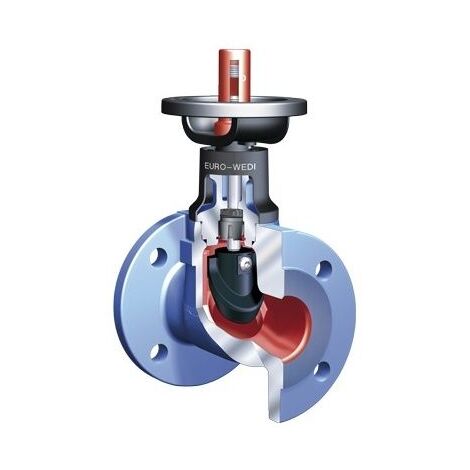

Das ARI Absperrventil EURO-WEDI 12071 in der Nennweite DN 32 ist ein wartungsfreies, weichdichtendes Ventil in Durchgangsform. Es ist für den Einsatz in der Gebäudetechnik konzipiert und für einen Temperaturbereich von -10 °C bis +120 °C ausgelegt. Das Gehäuse besteht aus Gusseisen EN-JL1040 (EN-GJL-250) und verfügt über einen Grundanstrich. Die Konstruktion in Schrägsitzausführung mit geradem Oberteil umfasst ein nichtsteigendes Handrad sowie eine prägepolierte Spindel aus 1.4021+QT mit außenliegendem Spindelgewinde. Für eine zuverlässige Funktion sorgen der selbstzentrierende, EPDM-ummantelte Kegel mit Drosselfunktion und Rückdichtung sowie die Spindelabdichtung mittels EPDM-Dichtring. Das Ventil ist voll isolierbar gemäß Gebäudeenergiegesetz (GEG) und mit einer Anzeigevorrichtung, Verdrehsicherung sowie einer Isolierkappe mit Taupunktsperre ausgestattet.

Technische Daten

• Nennweite: DN 32
• Druckstufe: PN 16
• Gehäusewerkstoff: Gusseisen EN-JL1040 (EN-GJL-250)
• Anschlussart: Flansch
• Mediumtemperatur: -10 °C bis +120 °C
• Zeta-Wert: 1,6
• Gewicht: 5,6 kg
• Baulänge: 180 mm
• Dichtung: EPDM
• Bedienung: Handrad

Produktspezifikation

• Hersteller-Warengruppe: ARI Absperrventile
• Hersteller-Produktgruppe: ARI EURO-WEDI Grauguss
• Hersteller-Artikelnummer: 120710032-10
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Gummi
• Bedienung: Handrad
• Rechtwinklige Ausführung: nein
• Geeignet für Flüssigkeiten: ja
• Geeignet für Gase: nein
• Spindelgewinde außerhalb des Mediums: ja
• Zeta-Wert: 1,6
• Druckstufe Artikel: PN 16
• Spindel und/oder Handrad ansteigend: nein
• Balgventil: nein
• Mit Entleerungsventil: nein
• Selbstverschließend: nein
• Freistrom: nein
• Rohraußendurchmesser alle Anschlüsse: 0
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 16
• Länge Anschluss 1: 180
• Länge Anschluss 2: 0
• Arbeitslänge Anschluss 1: 0
• Arbeitslänge Anschluss 2: 0
• Höhe Handgriff/Handrad: 190
• Länge Handgriff/Durchmesser Handrad: 80
• Ventilwinkel: 180
• Winkel der Spindel: 90
• Geeignet für Dampf: nein
• Mit Rückstromsicherung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Standanzeiger: ja
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 32
• Werkstoffgüte des Gehäuses: Gusseisen GG 25 (GJL-250)
• Nennbaugröße: DIN
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Federschließend (NC): nein
• Federöffnend (NO): nein
• Ausführung des Ventils: festes Ventil
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
