Allgemeine Beschreibung

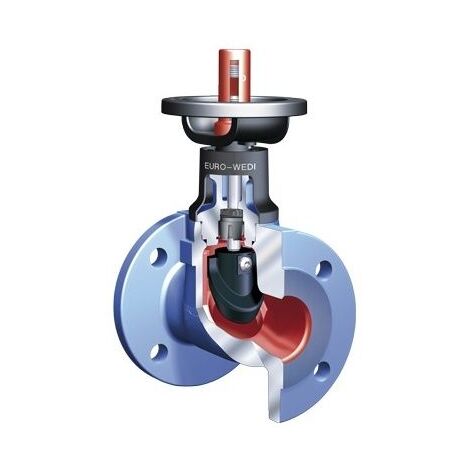

Das ARI Absperrventil EURO-WEDI 12071 in der Nennweite DN 40 ist ein wartungsfreies, weichdichtendes Ventil in Durchgangsform, das für den Einsatz in der Gebäudetechnik konzipiert wurde. Das Gehäuse besteht aus Gusseisen EN-JL1040 (EN-GJL-250) und ist mit einem Grundanstrich versehen. Die Konstruktion in Schrägsitzausführung verfügt über ein nichtsteigendes Handrad sowie eine prägepolierte Spindel aus 1.4021+QT mit außenliegendem Spindelgewinde. Für eine zuverlässige Funktion sorgt der selbstzentrierende, EPDM-ummantelte Kegel, der eine Drosselfunktion sowie eine Rückdichtung bietet. Das Ventil ist gemäß Gebäudeenergiegesetz (GEG) voll isolierbar und mit einer Isolierkappe inklusive Taupunktsperre ausgestattet. Zur weiteren Ausstattung gehören eine Anzeigevorrichtung, eine Verdrehsicherung sowie eine Hubbegrenzung mit Feststellvorrichtung. Die Spindelabdichtung erfolgt durch einen EPDM-Dichtring mit Abstreifer. Das Ventil ist für einen Temperaturbereich von -10 °C bis +120 °C ausgelegt.Technische daten
- Nennweite: DN 40
- Druckstufe: PN 16
- Gehäusewerkstoff: Gusseisen EN-JL1040 (EN-GJL-250)
- Anschlussart: Flansch
- Baulänge: EN 558 FTF-1
- Mediumtemperatur: -10 °C bis +120 °C
- Dichtung: EPDM
- Zeta-Wert: 0,7
- Gewicht: 8 kg
- Höhe Handrad: 230 mm
Weitere Informationen
- Hersteller-Warengruppe: ARI Absperrventile
- Hersteller-Produktgruppe: ARI EURO-WEDI Grauguss
- Hersteller-Artikelnummer: 120710040-10
- Bedienung: Handrad
- Geeignet für Flüssigkeiten: ja
- Spindelgewinde außerhalb des Mediums: ja
- Mit Standanzeiger: ja
