ARI Absperrventil mit Flansch Euro-Wedi 10071 DN 50, PN 50, EN-JL1040, EN 558 FTF-1

ARI Absperrventil mit Flansch Euro-Wedi 10071 DN 50, PN 50, EN-JL1040, EN 558 FTF-1

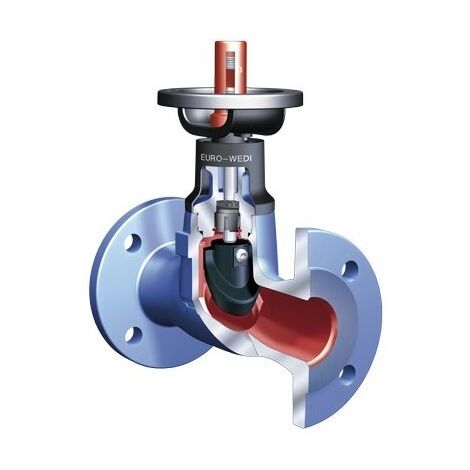

Das ARI Absperrventil EURO-WEDI 10071 in der Nennweite DN 50 ist ein wartungsfreies, weichdichtendes Ventil in Durchgangsform. Es ist für den Einsatz in der Gebäudetechnik konzipiert und für einen Temperaturbereich von -10 °C bis +120 °C ausgelegt. Das Gehäuse besteht aus Gusseisen EN-JL1040 (EN-GJL-250) und verfügt über einen Grundanstrich. Die Konstruktion in Schrägsitzausführung mit geradem Oberteil umfasst ein nichtsteigendes Handrad sowie eine prägepolierte Spindel aus 1.4021+QT mit außenliegendem Spindelgewinde. Für eine zuverlässige Funktion sorgen der selbstzentrierende, EPDM-ummantelte Kegel mit Drosselfunktion und Rückdichtung sowie die Spindelabdichtung mittels EPDM-Dichtring inklusive Abstreifer. Das Ventil ist voll isolierbar gemäß Gebäudeenergiegesetz (GEG) und mit einer Anzeigevorrichtung, Verdrehsicherung sowie einer Isolierkappe mit Taupunktsperre ausgestattet. Die Montage erfolgt über Flanschanschlüsse gemäß EN 558 FTF-1.

Technische Daten

• Nennweite: DN 50
• Druckstufe: PN 6
• Gehäusewerkstoff: Gusseisen EN-JL1040 (EN-GJL-250)
• Dichtung: EPDM
• Temperaturbereich: -10 °C bis +120 °C
• Baulänge: EN 558 FTF-1
• Zeta-Wert: 1,5
• Gewicht: 8,25 kg
• Anschluss: Flansch
• Bedienung: Handrad

Produktspezifikation

• Hersteller-Warengruppe: ARI Absperrventile
• Hersteller-Produktgruppe: ARI EURO-WEDI Grauguss
• Hersteller-Artikelnummer: 100710050-10
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Gummi
• Bedienung: Handrad
• Rechtwinklige Ausführung: nein
• Geeignet für Flüssigkeiten: ja
• Geeignet für Gase: nein
• Spindelgewinde außerhalb des Mediums: ja
• Zeta-Wert: 1,5
• Druckstufe Artikel: PN 6
• Spindel und/oder Handrad ansteigend: nein
• Balgventil: nein
• Mit Entleerungsventil: nein
• Selbstverschließend: nein
• Freistrom: nein
• Rohraußendurchmesser alle Anschlüsse: 0
• Druckstufe Flansch: PN 6
• Max. Druckunterschied bei 20 °C: 6
• Länge Anschluss 1: 230
• Länge Anschluss 2: 0
• Arbeitslänge Anschluss 1: 0
• Arbeitslänge Anschluss 2: 0
• Höhe Handgriff/Handrad: 230
• Länge Handgriff/Durchmesser Handrad: 125
• Ventilwinkel: 180
• Winkel der Spindel: 90
• Geeignet für Dampf: nein
• Mit Rückstromsicherung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Standanzeiger: ja
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 50
• Werkstoffgüte des Gehäuses: Gusseisen GG 25 (GJL-250)
• Nennbaugröße: DIN
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Federschließend (NC): nein
• Federöffnend (NO): nein
• Ausführung des Ventils: festes Ventil
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
