ARI Strangregulierventil V Astra 12020 DN 80, PN 80 EN-JL1040, Regulierkegel mit Weichdichtung

ARI Strangregulierventil V Astra 12020 DN 80, PN 80 EN-JL1040, Regulierkegel mit Weichdichtung

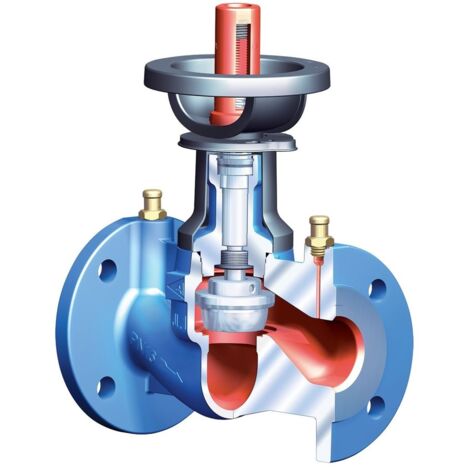

Das ARI Strangregulierventil ASTRA 12020 in der Ausführung DN 80 ist ein wartungsfreies, weichdichtendes Ventil mit integrierter Absperrfunktion. Es ist in Durchgangsform mit Flanschanschluss konstruiert und eignet sich für den Einsatz in Heizungsanlagen innerhalb eines Temperaturbereichs von -10 °C bis +120 °C. Das Gehäuse besteht aus Gusseisen EN-JL1040 (EN-GJL-250) und verfügt über einen Grundanstrich. Zur präzisen Einregulierung ist das Ventil mit einem Regelkegel ausgestattet, der über eine PTFE-Weichdichtung verfügt. Ein verschmutzungsunanfälliges Differenzdruck-Messsystem mit integrierten Druckmessstutzen ermöglicht den Anschluss von Druckmesscomputern. Die Bedienung erfolgt über ein nichtsteigendes Handrad mit digitaler Hubanzeige und integrierter Hubbegrenzung. Die Spindel ist prägepoliert und durch ein elastisches Doppel-Dichtsystem abgedichtet. Zudem ist das Ventil mit einer Isolierkappe inklusive Taupunktsperre ausgestattet und gemäß den Anforderungen der Energieeinsparverordnung (GEG) voll isolierbar.

Technische Daten

• Nennweite: DN 80
• Druckstufe: PN 16
• Kvs-Wert: 111
• Gehäusewerkstoff: Gusseisen EN-JL1040
• Mediumtemperatur: -10 °C bis +120 °C
• Anschluss: Flansch
• Hublänge: 48 mm
• Gewicht: 24,5 kg
• Bedienhöhe: 335 mm
• Handraddurchmesser: 180 mm

Produktspezifikation

• Hersteller-Warengruppe: ARI Strangregulierventile
• Hersteller-Produktgruppe: ARI ASTRA Grauguss
• Hersteller-Artikelnummer: 12020008010
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Messprinzip: Druckdifferenz
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Werkstoff des Gehäuses: Gusseisen
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Rohraußendurchmesser: 0
• Länge Bedienungselement: 268
• Durchmesser Handrad: 180
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 16
• Länge Anschluss 1: 310
• Länge Anschluss 2: 0
• Arbeitslänge Anschluss 1: 0
• Arbeitslänge Anschluss 2: 0
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Hublänge: 48
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 335
• Kvs-Wert: 111
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 80
