ARI Euro-Wedi Absperrventil mit Flansch 10070, DN 20, PN 6, EN-JL1040, EN 558 FTF-14

ARI Euro-Wedi Absperrventil mit Flansch 10070, DN 20, PN 6, EN-JL1040, EN 558 FTF-14

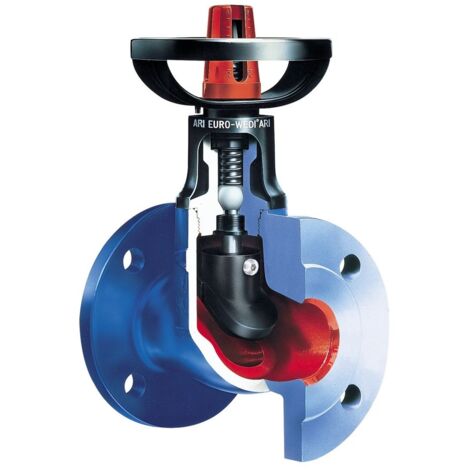

Das ARI Absperrventil EURO-WEDI 10070 in der Nennweite DN 20 ist ein wartungsfreies, weichdichtendes Ventil in Durchgangsform mit Flanschanschluss. Es ist für den Einsatz in der Gebäudetechnik konzipiert und für einen Temperaturbereich von -10 °C bis +120 °C ausgelegt. Das Gehäuse besteht aus Gusseisen EN-JL1040 (EN-GJL-250) und verfügt über einen Grundanstrich. Die Konstruktion in Schrägsitzausführung mit geradem Oberteil zeichnet sich durch ein nichtsteigendes Handrad sowie eine prägepolierte Spindel aus 1.4021+QT mit außenliegendem Spindelgewinde aus. Zur Ausstattung gehören eine Anzeigevorrichtung, eine Verdrehsicherung sowie eine Isolierkappe mit Taupunktsperre, wodurch das Ventil gemäß Gebäudeenergiegesetz (GEG) voll isolierbar ist. Die Abdichtung erfolgt über einen selbstzentrierenden, EPDM-ummantelten Kegel, der sowohl eine Drosselfunktion als auch eine Rückdichtung bietet. Die Spindelabdichtung wird durch einen EPDM-Dichtring mit Abstreifer ergänzt.

Technische Daten

• Nennweite: DN 20
• Druckstufe: PN 6
• Gehäusewerkstoff: Gusseisen EN-JL1040 (EN-GJL-250)
• Anschluss: Flansch
• Baulänge: EN 558 FTF-14
• Mediumtemperatur: -10 °C bis +120 °C
• Zeta-Wert: 0,8
• Gewicht: 3,3 kg
• Höhe Handrad: 190 mm
• Durchmesser Handrad: 80 mm

Produktspezifikation

• Hersteller-Warengruppe: ARI Absperrventile
• Hersteller-Produktgruppe: ARI EURO-WEDI Grauguss
• Hersteller-Artikelnummer: 100700020-10
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Gummi
• Bedienung: Handrad
• Rechtwinklige Ausführung: nein
• Geeignet für Flüssigkeiten: ja
• Geeignet für Gase: nein
• Spindelgewinde außerhalb des Mediums: ja
• Zeta-Wert: 0,8
• Druckstufe Artikel: PN 6
• Spindel und/oder Handrad ansteigend: nein
• Balgventil: nein
• Mit Entleerungsventil: nein
• Selbstverschließend: nein
• Freistrom: nein
• Rohraußendurchmesser alle Anschlüsse: 0
• Druckstufe Flansch: PN 6
• Max. Druckunterschied bei 20 °C: 6
• Länge Anschluss 1: 120
• Länge Anschluss 2: 0
• Arbeitslänge Anschluss 1: 0
• Arbeitslänge Anschluss 2: 0
• Höhe Handgriff/Handrad: 190
• Länge Handgriff/Durchmesser Handrad: 80
• Ventilwinkel: 180
• Winkel der Spindel: 90
• Geeignet für Dampf: nein
• Mit Rückstromsicherung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Standanzeiger: ja
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 20
• Werkstoffgüte des Gehäuses: Gusseisen GG 25 (GJL-250)
• Nennbaugröße: DIN
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Federschließend (NC): nein
• Federöffnend (NO): nein
• Ausführung des Ventils: festes Ventil
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
