Allgemeine Beschreibung

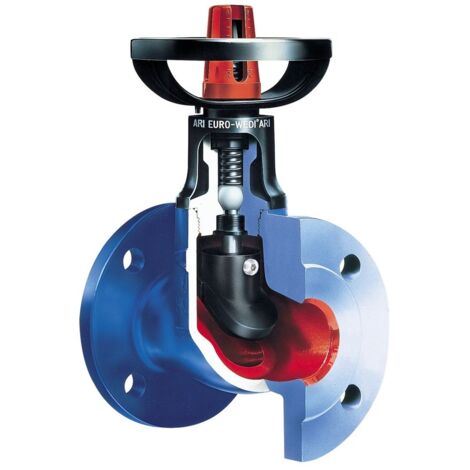

Das ARI Absperrventil EURO-WEDI 10070 in der Nennweite DN 32 ist ein weichdichtendes Ventil in Durchgangsform, das für den Einsatz in der Gebäudetechnik konzipiert wurde. Das Gehäuse besteht aus Gusseisen EN-JL1040 (EN-GJL-250) und ist mit einem Grundanstrich versehen. Die Konstruktion in Schrägsitzausführung verfügt über ein nichtsteigendes Handrad sowie eine prägepolierte Spindel aus 1.4021+QT mit außenliegendem Gewinde. Für eine zuverlässige Abdichtung sorgt ein selbstzentrierender, EPDM-ummantelter Kegel, der zusätzlich eine Drosselfunktion und Rückdichtung bietet. Das Ventil ist isolierbar und mit einer Anzeigevorrichtung, Verdrehsicherung sowie einer Isolierkappe mit Taupunktsperre ausgestattet. Es eignet sich für Flüssigkeiten in einem Temperaturbereich von -10 °C bis +120 °C.Technische daten
- Nennweite: DN 32
- Druckstufe: PN 6
- Gehäusewerkstoff: Gusseisen EN-JL1040 (EN-GJL-250)
- Anschlussart: Flansch
- Baulänge: EN 558 FTF-14
- Mediumtemperatur: -10 °C bis +120 °C
- Zeta-Wert: 1,6
- Gewicht: 4,3 kg
- Spindeldichtung: EPDM
- Bauform: Durchgangsform (Schrägsitz)
Weitere Informationen
- Hersteller-Artikelnummer: 100700032-10
- Bedienung: Handrad
- Geeignet für Flüssigkeiten: ja
- Geeignet für Gase: nein
- Spindelgewinde außerhalb des Mediums: ja
- Mit Standanzeiger: ja
