Allgemeine Beschreibung

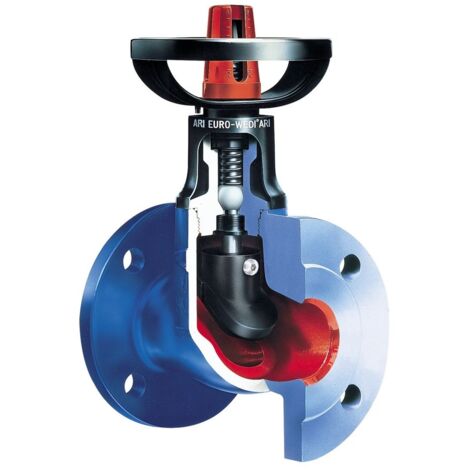

Das ARI Absperrventil EURO-WEDI 10070 in der Nennweite DN 40 ist ein wartungsfreies, weichdichtendes Ventil in Durchgangsform, das für den Einsatz in der Gebäudetechnik konzipiert wurde. Das Gehäuse besteht aus Gusseisen EN-JL1040 (EN-GJL-250) und verfügt über eine Kurzbauform gemäß EN 558, FTF-14. Die Schrägsitzausführung mit geradem Oberteil und nichtsteigendem Handrad ermöglicht eine präzise Bedienung. Zur Ausstattung gehören eine prägepolierte Spindel aus 1.4021+QT mit außenliegendem Gewinde, eine Anzeigevorrichtung, eine Verdrehsicherung sowie eine Isolierkappe mit Taupunktsperre. Die Abdichtung erfolgt über einen selbstzentrierenden, EPDM-ummantelten Kegel, der zusätzlich eine Drosselfunktion und Rückdichtung bietet. Das Ventil ist für einen Temperaturbereich von -10 °C bis +120 °C ausgelegt und voll isolierbar.Technische Daten
- Nennweite: DN 40
- Druckstufe: PN 6
- Gehäusewerkstoff: Gusseisen EN-JL1040 (EN-GJL-250)
- Anschlussart: Flansch
- Dichtungsmaterial: EPDM
- Temperaturbereich: -10 °C bis +120 °C
- Baulänge: EN 558 FTF-14
- Zeta-Wert: 0,6
- Gewicht: 6,6 kg
- Höhe Handrad: 230 mm
Kompatibilität und Zubehör
- Geeignet für Flüssigkeiten
- Handrad zur Bedienung
- Isolierkappe mit Taupunktsperre
- Anzeigevorrichtung
Installation
Das Ventil wird über Flanschanschlüsse installiert. Achten Sie darauf, die Dichtungen korrekt zu positionieren, um Leckagen zu vermeiden.
Anwendung
Das ARI Absperrventil ist ideal für den Einsatz in der Gebäudetechnik und eignet sich zur Regelung und Absperrung von Flüssigkeiten.
