ARI Flanschen-Absperrv. FABA-Plus 12046 DN15,PN16,EN-JL1040, Kantensitzkegel

ARI Absperrventil mit Flansch Faba-Plus 12046 DN 15, PN 15, EN-JL1040, Kantensitzkegel

Nenndruck: PN 16
Nennweite: DN15
Kegelausf.: Kantensitz (Drosselfkt.)
max. Temp.: -10 bis +300 Grad C
Gewicht: 3,7 kg
Preisgruppe: G31
Artikelnummer: 120460015011

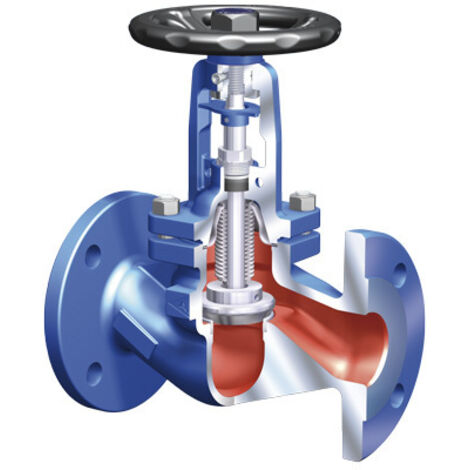

Wartungsfreies metallisch dichtendes
Absperrventil mit Faltenbalg
in Durchgangsform mit
Flanschen gem. EN 558, FTF-1,
Gehäuse aus Gusseisen EN-JL1040
(Kurzbezeichnung: EN-GJL-250, eh. GG-25)
mit Grundanstrich, Doppelwandiger
Edelstahl-Faltenbalg aus 1.4571,
Innenteile 1.4021+QT, Feingewindespindel
mit außenliegendem und gerolltem
Gewinde, flacher Trichterschmiernippel,
versenkte Feststellvorrichtung,
wärmeableitender für Anbauteile
optimierter Bügeldeckel aus EN-JS 1049
(Kurzbezeichnung: EN-GJS-400-18,
eh. GGG-40.3), Sicherheitsstopfbuchse,
lösbare Verdrehsicherung mit
Anzeigevorrichtung,
nichtsteigendes metallisches Handrad
mit Kataphoresebeschichtung,
Endschalter im Betrieb nachrüstbar,
voll isolierbar gemäß
Gebäudeenergiegesetz GEG, TA-Luft
TÜV-Prüf-Nr.973-10675245-10 B(EN15848-1)
CE-Zertifizierung nach Druckgerätericht-
linie (ab DN 32).

Nenndruck: PN 16
Nennweite: DN15
Kegelausf.: Kantensitz (Drosselfkt.)
max. Temp.: -10 bis +300 Grad C
Gewicht: 3,7 kg
Preisgruppe: G31
Artikelnummer: 120460015011

Produktspezifikation

• Hersteller-Warengruppe: ARI Absperrventile
• Hersteller-Produktgruppe: ARI FABA Grauguss
• Hersteller-Artikelnummer: 120460015011
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Gusseisen
• Bedienung: Handrad
• Rechtwinklige Ausführung: nein
• Geeignet für Flüssigkeiten: ja
• Geeignet für Gase: ja
• Spindelgewinde außerhalb des Mediums: ja
• Zeta-Wert: 2,9
• Druckstufe Artikel: PN 16
• Spindel und/oder Handrad ansteigend: nein
• Balgventil: ja
• Mit Entleerungsventil: nein
• Selbstverschließend: nein
• Freistrom: nein
• Rohraußendurchmesser alle Anschlüsse: 0
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 16
• Länge Anschluss 1: 130
• Länge Anschluss 2: 0
• Arbeitslänge Anschluss 1: 0
• Arbeitslänge Anschluss 2: 0
• Höhe Handgriff/Handrad: 205
• Länge Handgriff/Durchmesser Handrad: 125
• Ventilwinkel: 180
• Winkel der Spindel: 90
• Geeignet für Dampf: nein
• Mit Rückstromsicherung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Standanzeiger: ja
• Mediumtemperatur (Dauerbetrieb): -10 - 200
• Nenndurchmesser: DN 15
• Werkstoffgüte des Gehäuses: Gusseisen GG 25 (GJL-250)
• Nennbaugröße: DIN
• Material primäre Spindeldichtung: Graphit
• Federschließend (NC): nein
• Federöffnend (NO): nein
• Ausführung des Ventils: festes Ventil
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Gastec QA - AR 214 (H2): nein
