Allgemeine Beschreibung

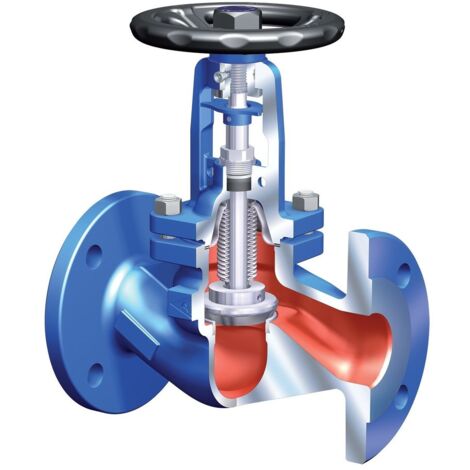

Wartungsfreies metallisch dichtendes Absperrventil mit Faltenbalg in Durchgangsform, ausgestattet mit Flanschen gemäß EN 558, FTF-1. Das Gehäuse besteht aus Gusseisen EN-JL1040 (Kurzbezeichnung: EN-GJL-250, GG-25) und ist mit einem Grundanstrich versehen. Der doppeltwandige Edelstahl-Faltenbalg aus 1.4571 sorgt für eine zuverlässige Abdichtung. Das Ventil ist für Temperaturen von -10 bis +300 Grad Celsius geeignet und hat ein Gewicht von 5,6 kg.Technische daten
- Nenndruck: PN 16
- Nennweite: DN 25
- Kegelausführung: Kantensitz (Drosselfkt.)
- Max. Temperatur: -10 bis +300 °C
- Gewicht: 5,6 kg
- Artikelnummer: 120460025011
- Werkstoff des Gehäuses: Gusseisen GG 25 (GJL-250)
- Bedienung: Handrad
- Zeta-Wert: 4,3
- Druckstufe Artikel: PN 16
- Max. Druckunterschied bei 20 °C: 16
- Länge Anschluss 1: 160 mm
- Höhe Handgriff/Handrad: 210 mm
- Länge Handgriff/Durchmesser Handrad: 125 mm
- Ventilwinkel: 180°
- Winkel der Spindel: 90°
- Mediumtemperatur (Dauerbetrieb): -10 - 200 °C
- Nenndurchmesser: DN 25
- Material primäre Spindeldichtung: Graphit
Kompatibilität und Zubehör
- Geeignet für Flüssigkeiten: ja
- Geeignet für Gase: ja
- Spindelgewinde außerhalb des Mediums: ja
- Mit Standanzeiger: ja
Installation
Das Ventil ist mit Flanschen ausgestattet und kann gemäß den geltenden Normen installiert werden. Achten Sie darauf, die Dichtungen und Anschlüsse ordnungsgemäß zu montieren, um eine optimale Funktion zu gewährleisten.
Anwendung
Das ARI Faba-Plus Absperrventil eignet sich für den Einsatz in verschiedenen Anwendungen, bei denen eine zuverlässige Absperrung von Flüssigkeiten und Gasen erforderlich ist. Es kann in industriellen und gewerblichen Anlagen eingesetzt werden.
Weitere Informationen
Das Ventil ist voll isolierbar gemäß Gebäudeenergiegesetz GEG und TA-Luft. Es ist mit einer Sicherheitsstopfbuchse und einer lösbaren Verdrehsicherung ausgestattet. Endschalter im Betrieb sind nachrüstbar.
