Allgemeine Beschreibung

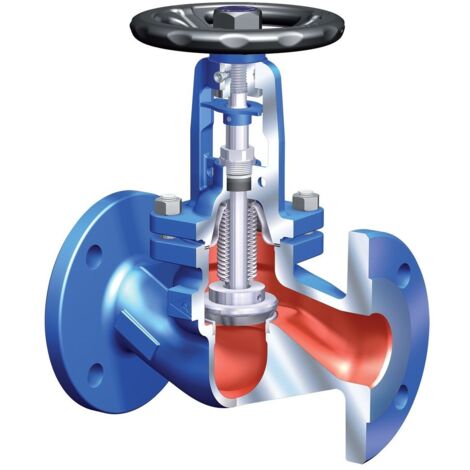

Das ARI Absperrventil mit Flansch Faba-Plus 12046 ist ein wartungsfreies metallisch dichtendes Absperrventil in Durchgangsform. Es ist für den Einsatz in verschiedenen Anwendungen geeignet und bietet eine zuverlässige Abdichtung. Das Ventil ist aus hochwertigem Gusseisen gefertigt und verfügt über einen doppelwandigen Edelstahl-Faltenbalg, der eine hohe Temperaturbeständigkeit gewährleistet.Technische daten
- Nenndruck: PN 16
- Nennweite: DN 32
- Temperaturbereich: -10 bis +300 °C
- Gewicht: 6,9 kg
- Material des Gehäuses: Gusseisen EN-JL1040 (GG 25)
- Spindelgewinde: außenliegend
- Zeta-Wert: 6,5
- Max. Druckunterschied bei 20 °C: 16
- Länge Anschluss 1: 180 mm
- Höhe Handgriff/Handrad: 210 mm
- Länge Handgriff/Durchmesser Handrad: 125 mm
- Ventilwinkel: 180°
- Winkel der Spindel: 90°
Kompatibilität und Zubehör
- Geeignet für Flüssigkeiten und Gase
- Mit Standanzeiger
Installation
- Anschluss 1: Flansch
- Anschluss 2: Flansch
Anwendung
- Geeignet für den Einsatz in verschiedenen industriellen Anwendungen
- Optimiert für den Betrieb mit Flüssigkeiten und Gasen
Weitere Informationen
- CE-Zertifizierung nach Druckgeräterichtlinie (ab DN 32)
- Voll isolierbar gemäß Gebäudeenergiegesetz GEG
- TA-Luft TÜV-Prüf-Nr. 973-10675245-10 B (EN15848-1)
