ARI Absperrventil mit Flansch Faba-Plus 12046 DN 40, PN 40, EN-JL1040, Kantensitzkegel

ARI Absperrventil mit Flansch Faba-Plus 12046 DN 40, PN 40, EN-JL1040, Kantensitzkegel

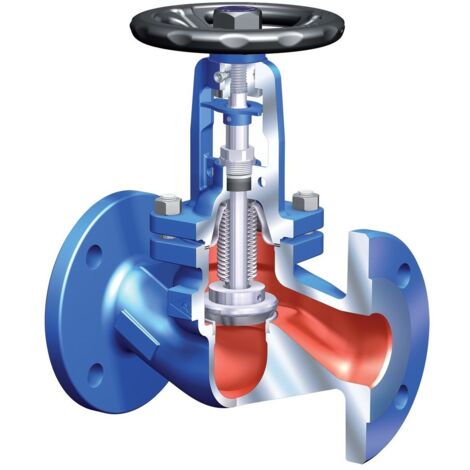

Das ARI Absperrventil FABA-Plus 12046 in der Nennweite DN 40 ist ein wartungsfreies, metallisch dichtendes Ventil in Durchgangsform. Es ist mit einem doppelwandigen Edelstahl-Faltenbalg ausgestattet und verfügt über einen Kantensitzkegel, der eine Drosselfunktion ermöglicht. Das Gehäuse besteht aus Gusseisen EN-JL1040 (EN-GJL-250) und ist für den Einsatz mit Flüssigkeiten und Gasen konzipiert. Die Bedienung erfolgt über ein nichtsteigendes Handrad mit Kataphoresebeschichtung. Das Ventil ist gemäß Gebäudeenergiegesetz (GEG) vollständig isolierbar und bietet durch die Sicherheitsstopfbuchse sowie die lösbare Verdrehsicherung mit Anzeigevorrichtung eine hohe Betriebssicherheit. Die Spindel ist mit einem außenliegenden, gerollten Gewinde versehen, das außerhalb des Mediums geführt wird.

Technische Daten

• Nennweite: DN 40
• Druckstufe: PN 16
• Gehäusewerkstoff: Gusseisen EN-JL1040 (EN-GJL-250)
• Anschlussart: Flansch
• Kegelausführung: Kantensitzkegel
• Mediumtemperatur: -10 °C bis +300 °C
• Baulänge: 200 mm
• Zeta-Wert: 5
• Gewicht: 8,9 kg
• Höhe Handrad: 225 mm

Produktspezifikation

• Hersteller-Warengruppe: ARI Absperrventile
• Hersteller-Produktgruppe: ARI FABA Grauguss
• Hersteller-Artikelnummer: 120460040011
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Gusseisen
• Bedienung: Handrad
• Rechtwinklige Ausführung: nein
• Geeignet für Flüssigkeiten: ja
• Geeignet für Gase: ja
• Spindelgewinde außerhalb des Mediums: ja
• Zeta-Wert: 5
• Druckstufe Artikel: PN 16
• Spindel und/oder Handrad ansteigend: nein
• Balgventil: ja
• Mit Entleerungsventil: nein
• Selbstverschließend: nein
• Freistrom: nein
• Rohraußendurchmesser alle Anschlüsse: 0
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 16
• Länge Anschluss 1: 200
• Länge Anschluss 2: 0
• Arbeitslänge Anschluss 1: 0
• Arbeitslänge Anschluss 2: 0
• Höhe Handgriff/Handrad: 225
• Länge Handgriff/Durchmesser Handrad: 150
• Ventilwinkel: 180
• Winkel der Spindel: 90
• Geeignet für Dampf: nein
• Mit Rückstromsicherung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Standanzeiger: ja
• Mediumtemperatur (Dauerbetrieb): -10 - 200
• Nenndurchmesser: DN 40
• Werkstoffgüte des Gehäuses: Gusseisen GG 25 (GJL-250)
• Nennbaugröße: DIN
• Material primäre Spindeldichtung: Graphit
• Federschließend (NC): nein
• Federöffnend (NO): nein
• Ausführung des Ventils: festes Ventil
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Gastec QA - AR 214 (H2): nein
