ARI Absperrventil mit Flansch Faba-Plus 22046 DN 50, PN 50, EN-JS1049, Kantensitzkegel

Produktinformationen

Beschreibung

Allgemeine Beschreibung

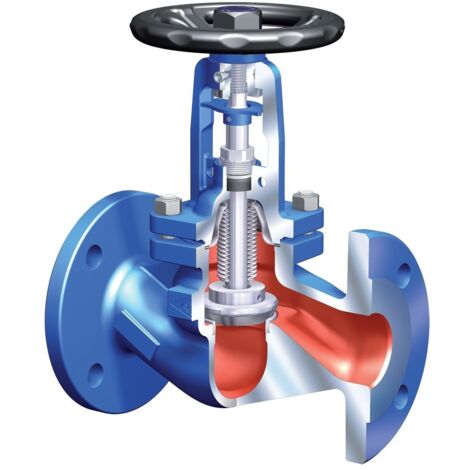

Das ARI Absperrventil mit Flansch Faba-Plus 22046 ist ein wartungsfreies metallisch dichtendes Absperrventil in Durchgangsform. Es ist für den Einsatz bei Temperaturen von -10 bis +350 Grad Celsius geeignet und hat eine Nennweite von DN 50 sowie einen Nenndruck von PN 16. Das Ventil ist aus Gusseisen (EN-JS 1049) gefertigt und verfügt über einen doppelwandigen Edelstahlschutzfaltenbalg aus 1.4571.

Technische daten

Nenndruck: PN 16
Nennweite: DN 50
Temperaturbereich: -10 bis +350 °C
Gewicht: 11 kg
Rohraußendurchmesser aller Anschlüsse: 0
Länge Anschluss 1: 230 mm
Länge Anschluss 2: 0 mm
Höhe Handgriff/Handrad: 230 mm
Länge Handgriff/Durchmesser Handrad: 150 mm
Ventilwinkel: 180°
Winkel der Spindel: 90°
Zeta-Wert: 5,4

Kompatibilität und Zubehör

Geeignet für Flüssigkeiten und Gase
Geeignet für Dampf
Mit Standanzeiger

Installation

Anschluss 1: Flansch
Anschluss 2: Flansch

Anwendung

Das Ventil ist ideal für Anwendungen, bei denen eine zuverlässige Absperrung von Flüssigkeiten und Gasen erforderlich ist. Es kann in verschiedenen industriellen Anwendungen eingesetzt werden.

Weitere Informationen

Material des Gehäuses: Gusseisen EN-GJS-400-18 (GGG 40.3)
Material primäre Spindeldichtung: Graphit
VdS-geprüft: nein
KIWA-Prüfsiegel: nein

Eigenschaften

Marke
ARI ARMATUREN
Länge
23 cm
Breite
5 cm
Gewicht
11 kg
Druck
16 bar
