Allgemeine Beschreibung

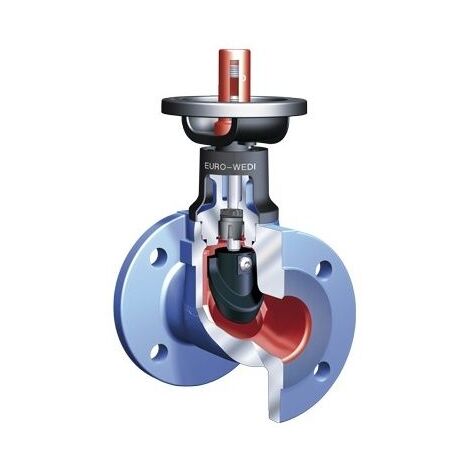

Das ARI Absperrventil EURO-WEDI 12071 in der Nennweite DN 100 ist ein wartungsfreies, weichdichtendes Ventil in Durchgangsform. Es ist für den Einsatz in der Gebäudetechnik konzipiert und für einen Temperaturbereich von -10 °C bis +120 °C ausgelegt. Das Gehäuse besteht aus Gusseisen EN-JL1040 (EN-GJL-250) und verfügt über einen Grundanstrich. Die Konstruktion in Schrägsitzausführung mit geradem Oberteil zeichnet sich durch ein nichtsteigendes Handrad sowie eine prägepolierte Spindel aus 1.4021+QT mit außenliegendem Spindelgewinde aus. Zur Ausstattung gehören eine Anzeigevorrichtung, eine Verdrehsicherung sowie eine Isolierkappe mit Taupunktsperre, wodurch das Ventil gemäß Gebäudeenergiegesetz (GEG) voll isolierbar ist. Die Abdichtung erfolgt über einen selbstzentrierenden, EPDM-ummantelten Kegel, der neben der Absperrfunktion auch eine Drosselfunktion sowie eine Rückdichtung bietet. Die Spindelabdichtung wird durch einen EPDM-Dichtring mit Abstreifer ergänzt. Das Ventil ist für Flüssigkeiten geeignet und entspricht der Baulänge nach EN 558 FTF-1.Technische Daten
- Nennweite: DN 100
- Druckstufe: PN 16
- Gehäusewerkstoff: Gusseisen EN-JL1040 (EN-GJL-250)
- Temperaturbereich: -10 °C bis +120 °C
- Anschlussart: Flansch
- Dichtungsmaterial: EPDM
- Baulänge: EN 558 FTF-1
- Zeta-Wert: 1,7
- Gewicht: 28,6 kg
- Höhe Handrad: 320 mm
Kompatibilität und Zubehör
- Geeignet für Flüssigkeiten: ja
- Geeignet für Gase: nein
- Mit Standanzeiger: ja
Weitere Informationen
- Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- VdS-geprüft: nein
- KIWA-Prüfsiegel: nein
