ARI Schmutzfänger mit Flansch 10050 DN 40, PN 40, EN-JL1040, Normalsieb

ARI Schmutzfänger mit Flansch 10050 DN 40, PN 40, EN-JL1040, Normalsieb

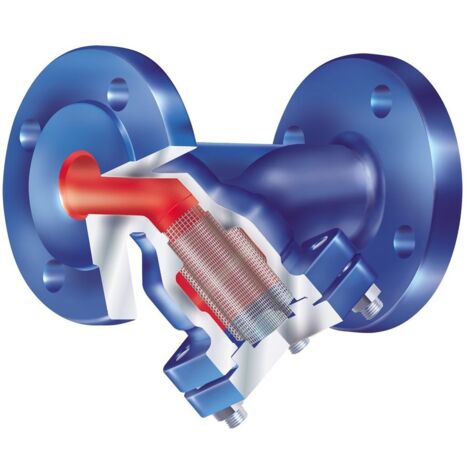

Der ARI Schmutzfänger 10050 in Schrägsitzform ist für den Einsatz in Rohrleitungssystemen konzipiert und verfügt über einen Flanschanschluss. Das Gehäuse besteht aus Gusseisen EN-JL1040 (EN-GJL-250) und ist mit einem Grundanstrich versehen. Zur Filtration von Medien ist ein Normalsieb aus Edelstahl 1.4301 integriert, das durch eine Siebführung im Deckel und Gehäuse sicher positioniert wird. Der Schmutzfänger ist gemäß Gebäudeenergiegesetz (GEG) voll isolierbar und für einen Temperaturbereich von -10 °C bis +300 °C ausgelegt. Die Baulänge entspricht der Norm EN 558, FTF-1.

Technische Daten

• Nennweite: DN 40
• Nenndruck: PN 6
• Gehäusewerkstoff: Gusseisen EN-JL1040
• Siebmaterial: Edelstahl 1.4301
• Baulänge: 200 mm
• Kvs-Wert: 32,9
• Gewicht: 7 kg
• Mediumtemperatur: -10 °C bis +300 °C
• Bauform: Y-Filter (Schrägsitzform)

Produktspezifikation

• Hersteller-Warengruppe: ARI Schmutzfänger
• Hersteller-Produktgruppe: ARI Schmutzfänger Grauguss
• Hersteller-Artikelnummer: 1005000401
• Form: Y-Filter
• Anschluss: Flansch
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Länge: 200
• Werkstoff des Gehäuses: Gusseisen
• Deckelbefestigung: geschraubt
• Druckstufe Artikel: PN 16
• Rohraußendurchmesser alle Anschlüsse: 0
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 6
• Länge Anschluss 1: 200
• Länge Anschluss 2: 0
• Arbeitslänge Anschluss 1: 0
• Arbeitslänge Anschluss 2: 0
• Mit Dauermagnet: nein
• Material Filterelement: rostfreier Stahl
• Norm Flansch: DIN
• Kvs-Wert: 32,9
• Mit Ablassmöglichkeit (Anschluss): nein
• Mit Kupplung: nein
• Mediumtemperatur (Dauerbetrieb): -10 - 350
• Nenndurchmesser: DN 40
• KIWA-Prüfsiegel: nein
• Gastec QA Prüfung: nein
• Gastec QA - AR 214 (H2): nein
