ARI Schmutzfänger mit Flansch 12050, DN 32, PN 16, EN-JL1040, mit Normalsieb

ARI Schmutzfänger mit Flansch 12050, DN 32, PN 16, EN-JL1040, mit Normalsieb

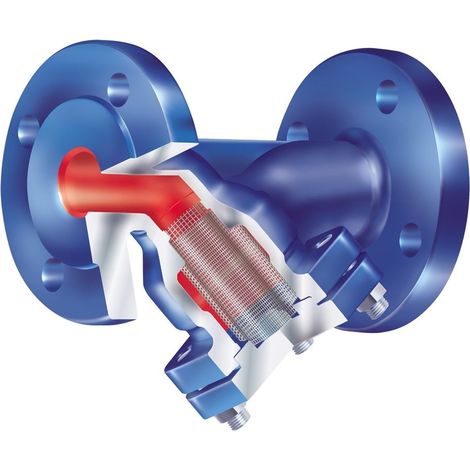

Der ARI Schmutzfänger 12050 in Schrägsitzform dient der zuverlässigen Abscheidung von Verunreinigungen in Rohrleitungssystemen. Das Gehäuse besteht aus Gusseisen EN-JL1040 (EN-GJL-250) und ist mit einem Grundanstrich versehen. Die Konstruktion ist PCB-frei und gemäß Gebäudeenergiegesetz (GEG) voll isolierbar. Das integrierte Normalsieb aus Edelstahl 1.4301 wird durch eine präzise Siebführung im Deckel und Gehäuse gehalten. Der Schmutzfänger verfügt über Flanschanschlüsse und entspricht in seiner Baulänge der Norm EN 558, FTF-1.

Technische Daten

• Nennweite: DN 32
• Druckstufe: PN 16
• Gehäusewerkstoff: Gusseisen EN-JL1040
• Siebmaterial: Edelstahl 1.4301
• Baulänge: 180 mm
• Kvs-Wert: 26,1
• Mediumtemperatur: -10 °C bis +300 °C
• Gewicht: 5,5 kg
• Bauform: Y-Filter (Schrägsitzform)
• Gehäusehöhe: 125 mm

Produktspezifikation

• Hersteller-Warengruppe: ARI Schmutzfänger
• Hersteller-Produktgruppe: ARI Schmutzfänger Grauguss
• Hersteller-Artikelnummer: 1205000321
• Form: Y-Filter
• Anschluss: Flansch
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Länge: 180
• Werkstoff des Gehäuses: Gusseisen
• Deckelbefestigung: geschraubt
• Druckstufe Artikel: PN 16
• Rohraußendurchmesser alle Anschlüsse: 0
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 16
• Länge Anschluss 1: 180
• Länge Anschluss 2: 0
• Arbeitslänge Anschluss 1: 0
• Arbeitslänge Anschluss 2: 0
• Mit Dauermagnet: nein
• Material Filterelement: rostfreier Stahl
• Höhe Filtergehäuse: 125
• Norm Flansch: DIN
• Kvs-Wert: 26,1
• Mit Ablassmöglichkeit (Anschluss): nein
• Mit Kupplung: nein
• Mediumtemperatur (Dauerbetrieb): -10 - 300
• Nenndurchmesser: DN 125
• KIWA-Prüfsiegel: nein
• Gastec QA Prüfung: nein
• Gastec QA - AR 214 (H2): nein
