Produktinformationen
Beschreibung
ARI Sicherheitsventil Safe 903, DN 50/80 PN 16, EN-JL1040, federbelastet D/G/H 3,5bar

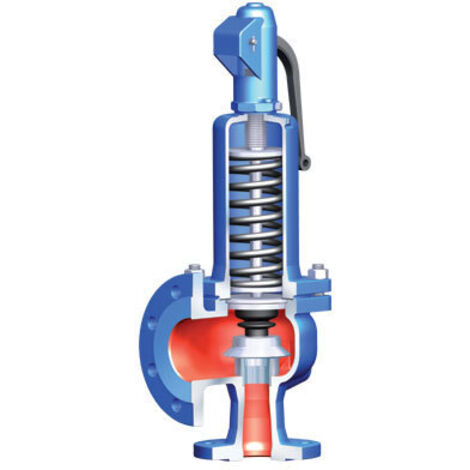

Das ARI Sicherheitsventil Safe 903 ist ein direktwirkendes Normal-Sicherheitsventil in rechtwinkliger Ausführung, das speziell für den Einsatz in Heizungssystemen gemäß DIN EN 12828 konzipiert wurde. Das federbelastete Ventil verfügt über ein robustes Gehäuse aus Gusseisen EN-JL1040 (EN-GJL-250) mit Grundanstrich und ist für einen Temperaturbereich von -10 °C bis +120 °C ausgelegt. Die Konstruktion umfasst eine geschlossene Federhaube, eine offene Anlüftung sowie einen metallisch abgestützten EPDM-Weichdichtungs-Kegel mit EPDM-Faltenbalg. Sitz und Spindel bestehen aus dem Werkstoff 1.4021+QT, was eine hohe Verschleißfestigkeit unterstützt. Die präzise Zentrierung und Führung des Kegels tragen zur zuverlässigen Funktion bei. Das Ventil ist bauteilgeprüft nach TRD 721 und für den Dauerbetrieb geeignet.
Technische Daten
- Nennweite: DN 50/80
- Druckstufe: PN 16
- Einstelldruck: 3,5 bar
- Gehäusewerkstoff: Gusseisen EN-JL1040 (EN-GJL-250)
- Anschlussart: Flansch
- Bauhöhe: 435 mm
- Gewicht: 26 kg
- Mediumtemperatur: -10 °C bis +120 °C
- Ausführung: Rechtwinklig, federbelastet
Produktspezifikation
- Hersteller-Warengruppe: ARI Sicherheitsventile
- Hersteller-Produktgruppe: ARI SAFE Grauguss
- Hersteller-Artikelnummer: 1290300508
- Ausführung: rechtwinklig
- Bauhöhe: 435
- Anschluss 1: Flansch
- Anschluss 2: Flansch
- Werkstoffgüte: Gusseisen GG 25 (GJL-250)
- Werkstoff des Gehäuses: Stahl
- Druckstufe Artikel: PN 16
- Balgventil: nein
- Rohraußendurchmesser Anschluss 1: 0
- Rohraußendurchmesser Anschluss 2: 0
- Druckstufe Flansch: PN 16
- Länge Anschluss 1: 150
- Länge Anschluss 2: 120
- Arbeitslänge Anschluss 1: 0
- Arbeitslänge Anschluss 2: 0
- Winkel der Spindel: 90
- Überströmdruck: 3,5
- Geeignet für den Dauerbetrieb: ja
- Gerätewinkel: 90
- Max. Arbeitsdruck bei 20 °C: 10
- Mediumtemperatur (Dauerbetrieb): -10 - 120
- Nenndurchmesser Anschluss 1: DN 50
- Geeignet für Heizung: ja
Eigenschaften
- MarkeARI ARMATUREN
- Länge594 mm
- Breite221 mm
- Höhe200 mm
- Gewicht26 kg
