ARI Sicherheitsventil Safe 903, DN 20/32 PN 16, EN-JL1040, federbelastet D/G/H 2,5bar

ARI Sicherheitsventil Safe 903, DN 20/32 PN 16, EN-JL1040, federbelastet D/G/H 2,5bar

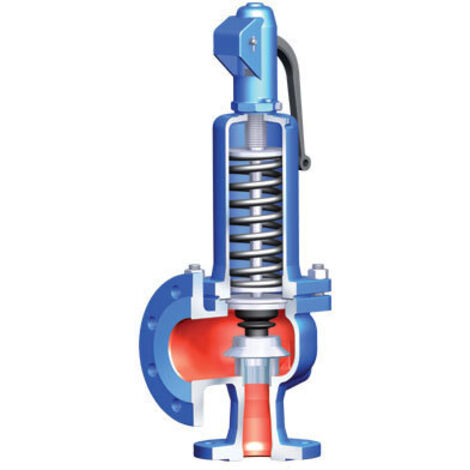

Das ARI Sicherheitsventil Safe 903 ist ein direktwirkendes Normal-Sicherheitsventil in rechtwinkliger Ausführung, das speziell für den Einsatz in Heizungssystemen gemäß DIN EN 12828 konzipiert wurde. Das federbelastete Ventil verfügt über ein Gehäuse aus Gusseisen EN-JL1040 (EN-GJL-250) mit Grundanstrich und ist für einen Einstelldruck von 2,5 bar ausgelegt. Die Konstruktion umfasst eine geschlossene Federhaube, eine offene Anlüftung sowie einen metallisch abgestützten EPDM-Weichdichtungs-Kegel mit EPDM-Faltenbalg. Sitz und Spindel bestehen aus dem Werkstoff 1.4021+QT, was eine hohe Verschleißfestigkeit unterstützt. Das Ventil ist für einen Temperaturbereich von -10 °C bis +120 °C geeignet und für den Dauerbetrieb ausgelegt.

Technische Daten

• Nennweite: DN 20/32
• Druckstufe: PN 16
• Einstelldruck: 2,5 bar
• Bauhöhe: 270 mm
• Werkstoff Gehäuse: Gusseisen EN-JL1040
• Mediumtemperatur: -10 °C bis +120 °C
• Gewicht: 8,5 kg
• Anschlussart: Flansch
• Ausführung: Rechtwinklig
• Bauteilkennzeichen: TÜV-SV-...-688 D/G/H

Produktspezifikation

• Hersteller-Warengruppe: ARI Sicherheitsventile
• Hersteller-Produktgruppe: ARI SAFE Grauguss
• Hersteller-Artikelnummer: 1290300206
• Ausführung: rechtwinklig
• Bauhöhe: 270
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Werkstoff des Gehäuses: Stahl
• Druckstufe Artikel: PN 16
• Nenndurchmesser Anschluss 2: DN 32
• Balgventil: nein
• Rohraußendurchmesser Anschluss 1: 0
• Rohraußendurchmesser Anschluss 2: 0
• Druckstufe Flansch: PN 16
• Länge Anschluss 1: 95
• Länge Anschluss 2: 85
• Arbeitslänge Anschluss 1: 0
• Arbeitslänge Anschluss 2: 0
• Winkel der Spindel: 90
• Überströmdruck: 2,5
• Geeignet für den Dauerbetrieb: ja
• Gerätewinkel: 90
• Max. Arbeitsdruck bei 20 °C: 10
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser Anschluss 1: DN 20
• Geeignet für Heizung: ja
