ARI Schmutzfänger mit Flansch 12050, DN 80, PN 16, EN-JL1040, mit Normalsieb und Stützring

ARI Schmutzfänger mit Flansch 12050, DN 80, PN 16, EN-JL1040, mit Normalsieb und Stützring

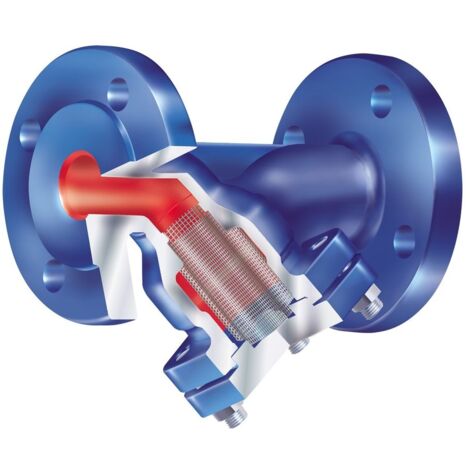

Der ARI Schmutzfänger 12050 in Schrägsitzform ist für den Einsatz in Rohrleitungssystemen konzipiert, um Verunreinigungen zuverlässig aus dem Medium zu filtern. Das Gehäuse besteht aus robustem Gusseisen EN-JL1040 (EN-GJL-250) und ist mit einem Grundanstrich versehen. Die Konstruktion ermöglicht eine vollständige Isolierung gemäß Gebäudeenergiegesetz (GEG). Ausgestattet mit einem Normalsieb aus Edelstahl 1.4301 sowie einem Stützring, bietet dieser Schmutzfänger eine hohe Betriebssicherheit. Die Siebführung ist sowohl im Deckel als auch im Gehäuse integriert. Das Modell ist für einen Nenndruck von PN 16 ausgelegt und für einen Temperaturbereich von -10 °C bis +300 °C geeignet. Die Baulänge entspricht der Norm EN 558, FTF-1.

Technische Daten

• Nennweite: DN 80
• Druckstufe: PN 16
• Gehäusewerkstoff: Gusseisen EN-JL1040 (EN-GJL-250)
• Siebmaterial: Edelstahl 1.4301
• Baulänge: 310 mm
• Höhe Filtergehäuse: 215 mm
• Kvs-Wert: 146
• Mediumtemperatur: -10 °C bis +300 °C
• Gewicht: 22,53 kg
• Anschlussart: Flansch nach DIN

Produktspezifikation

• Hersteller-Warengruppe: ARI Schmutzfänger
• Hersteller-Produktgruppe: ARI Schmutzfänger Grauguss
• Hersteller-Artikelnummer: 1205000801
• Form: Y-Filter
• Anschluss: Flansch
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Länge: 310
• Werkstoff des Gehäuses: Gusseisen
• Deckelbefestigung: geschraubt
• Druckstufe Artikel: PN 16
• Rohraußendurchmesser alle Anschlüsse: 0
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 16
• Länge Anschluss 1: 310
• Länge Anschluss 2: 0
• Arbeitslänge Anschluss 1: 0
• Arbeitslänge Anschluss 2: 0
• Mit Dauermagnet: nein
• Material Filterelement: rostfreier Stahl
• Höhe Filtergehäuse: 215
• Norm Flansch: DIN
• Kvs-Wert: 146
• Mit Ablassmöglichkeit (Anschluss): nein
• Mit Kupplung: nein
• Mediumtemperatur (Dauerbetrieb): -10 - 300
• Nenndurchmesser: DN 125
• KIWA-Prüfsiegel: nein
• Gastec QA Prüfung: nein
• Gastec QA - AR 214 (H2): nein
