ARI Schmutzfänger mit Flansch 10050, DN 125, PN 6, EN-JL1040, mit Normalsieb

ARI Schmutzfänger mit Flansch 10050, DN 125, PN 6, EN-JL1040, mit Normalsieb

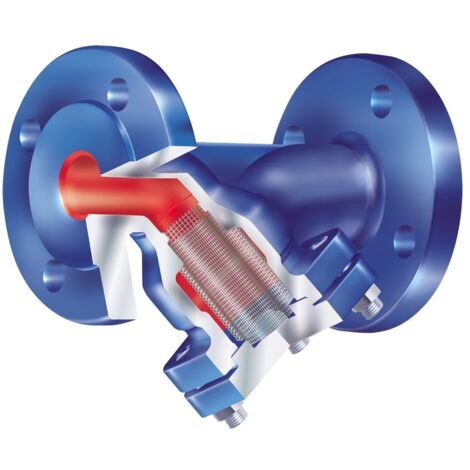

Der ARI Schmutzfänger in Schrägsitzform mit Flanschanschluss dient der zuverlässigen Filterung von Verunreinigungen in Rohrleitungssystemen. Das Gehäuse besteht aus Gusseisen EN-JL1040 (EN-GJL-250) und ist mit einem Grundanstrich versehen. Die Konstruktion ist gemäß Gebäudeenergiegesetz (GEG) voll isolierbar und PCB-frei. Das integrierte Normalsieb aus Edelstahl 1.4301 verfügt bei der Nennweite DN 125 über eine zusätzliche Verstärkung, die die Stabilität im Betrieb unterstützt. Die Siebführung ist sowohl im Deckel als auch im Gehäuse integriert, wobei der Deckel verschraubt befestigt ist. Die Baulänge entspricht der Norm EN 558, FTF-1.

Technische Daten

• Nennweite: DN 125
• Nenndruck: PN 6
• Gehäusewerkstoff: Gusseisen EN-JL1040 (EN-GJL-250)
• Siebmaterial: Edelstahl 1.4301
• Baulänge: 400 mm
• Kvs-Wert: 376
• Temperaturbereich: -10 °C bis +300 °C
• Gewicht: 38 kg
• Anschlussart: Flansch nach DIN

Produktspezifikation

• Hersteller-Warengruppe: ARI Schmutzfänger
• Hersteller-Produktgruppe: ARI Schmutzfänger Grauguss
• Hersteller-Artikelnummer: 1005001251
• Form: Y-Filter
• Anschluss: Flansch
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Länge: 400
• Werkstoff des Gehäuses: Gusseisen
• Deckelbefestigung: geschraubt
• Druckstufe Artikel: PN 16
• Rohraußendurchmesser alle Anschlüsse: 0
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 6
• Länge Anschluss 1: 400
• Länge Anschluss 2: 0
• Arbeitslänge Anschluss 1: 0
• Arbeitslänge Anschluss 2: 0
• Mit Dauermagnet: nein
• Material Filterelement: rostfreier Stahl
• Norm Flansch: DIN
• Kvs-Wert: 376
• Mit Ablassmöglichkeit (Anschluss): nein
• Mit Kupplung: nein
• Mediumtemperatur (Dauerbetrieb): -10 - 350
• Nenndurchmesser: DN 125
• KIWA-Prüfsiegel: nein
• Gastec QA Prüfung: nein
• Gastec QA - AR 214 (H2): nein
