ARI Schmutzfänger mit Flansch 10050 DN 150, PN 150, EN-JL1040, Normalsieb

ARI Schmutzfänger mit Flansch 10050 DN 150, PN 150, EN-JL1040, Normalsieb

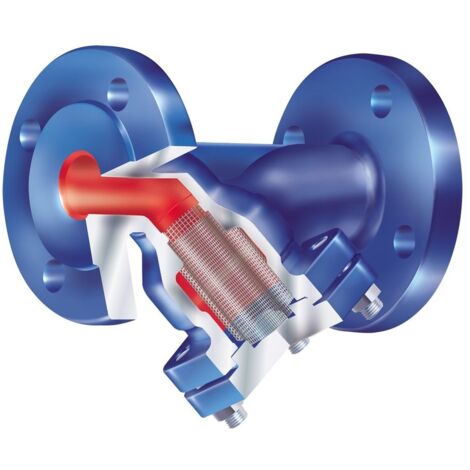

Der ARI Schmutzfänger 10050 in Schrägsitzform ist für den Einsatz in Rohrleitungssystemen mit einer Nennweite von DN 150 konzipiert. Das Gehäuse besteht aus Gusseisen EN-JL1040 (EN-GJL-250) und ist mit einem Grundanstrich versehen. Die Konstruktion ermöglicht eine vollständige Isolierung gemäß Gebäudeenergiegesetz. Zur Filtration dient ein Normalsieb aus Edelstahl 1.4301, das bei dieser Nennweite zusätzlich mit einem Stützkorb ausgestattet ist. Die Siebführung ist sowohl im Deckel als auch im Gehäuse integriert. Der Anschluss erfolgt über Flansche gemäß DIN, wobei die Baulänge der Norm EN 558, FTF-1 entspricht. Das Bauteil ist für einen Temperaturbereich von -10 °C bis +300 °C ausgelegt.

Technische Daten

• Nennweite: DN 150
• Nenndruck: PN 6
• Gehäusewerkstoff: Gusseisen EN-JL1040 (EN-GJL-250)
• Siebmaterial: Edelstahl 1.4301
• Baulänge: 480 mm
• Einsatztemperatur: -10 °C bis +300 °C
• Kvs-Wert: 405
• Gewicht: 54 kg
• Bauform: Y-Filter (Schrägsitzform)

Produktspezifikation

• Hersteller-Warengruppe: ARI Schmutzfänger
• Hersteller-Produktgruppe: ARI Schmutzfänger Grauguss
• Hersteller-Artikelnummer: 1005001503
• Form: Y-Filter
• Anschluss: Flansch
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Länge: 480
• Werkstoff des Gehäuses: Gusseisen
• Deckelbefestigung: geschraubt
• Druckstufe Artikel: PN 16
• Rohraußendurchmesser alle Anschlüsse: 0
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 6
• Länge Anschluss 1: 480
• Länge Anschluss 2: 0
• Arbeitslänge Anschluss 1: 0
• Arbeitslänge Anschluss 2: 0
• Mit Dauermagnet: nein
• Material Filterelement: rostfreier Stahl
• Norm Flansch: DIN
• Kvs-Wert: 405
• Mit Ablassmöglichkeit (Anschluss): nein
• Mit Kupplung: nein
• Mediumtemperatur (Dauerbetrieb): -10 - 350
• Nenndurchmesser: DN 150
• KIWA-Prüfsiegel: nein
• Gastec QA Prüfung: nein
• Gastec QA - AR 214 (H2): nein
