Atlas M-System KT 3G 120 PP M8/FI6.5 L50 BX

Atlas M-System KT 3G 120 PP M8/Fi 6.5 L50 BXEinstellbereich von 10 mm bis 30 mm

Atlas M-System 3G – Verbinder zur Befestigung von Platten an Wänden, Decken und Dachböden

Detaillierte Beschreibung:

Dient zur Befestigung von Gipskartonplatten, Holzwerkstoffen, Zementfaserplatten, Alucobond-Platten usw. an Wänden, Decken und Dachböden. Es ermöglicht den Bau von Lüftungs- und Installationskanalgehäusen, abgehängten Decken mit unterschiedlichen Höhen usw. Das System ist sowohl für Neubauten als auch für Renovierungsarbeiten geeignet, insbesondere bei der Umwandlung von Dachböden und Galerien in Wohnraum oder der Umnutzung von Räumen für andere Zwecke. Das System wird für die Montage von Atlas- oder WIM-Bauplatten empfohlen, die für alle Arten von Gehäusen, Anbauten usw. verwendet werden.

Hauptmerkmale

• Einfache und schnelle Montage – die Punktmontage ermöglicht die Durchführung der Arbeiten durch eine Person.
• Minimaler Plattenabstand zum Untergrund von nur 1 cm.
• Bequem und leicht zu transportieren – die Verpackung wiegt nur 1,5 kg und enthält alle notwendigen Elemente für die Gipskartonplattenmontage.
• Kollisionsfrei – auch bei vorhandenen Rohren oder Kabeln ermöglicht es die schnelle Montage der Platten bei gleichzeitiger Gewährleistung der erforderlichen Stabilität.
• Abfallfrei – kein Zuschneiden oder Entfernen von Abfall erforderlich.

Hauptparameter

Stufenlose Einstellung des Abstands zwischen Platte und Untergrund sowie des Neigungswinkels der Verkleidungsplatten – der Abstand der Gipskartonplatten zum Untergrund kann unabhängig von der Geometrie der Wände oder Putzbeschichtungen innerhalb des Bereichs frei eingestellt werden. 10–200 mm, und nach Verwendung von Verlängerungselementen für Decken sogar bis zu 500 mm.

Merkmale

Einfache Montage – die Punktmontage ermöglicht die Durchführung der Arbeiten durch eine Person (Montage der Plattenbefestigungen und Verkleidungsplatten).

Sehr schneller Arbeitsablauf – die Montage einer Platte in voller Größe beschränkt sich auf zwei Arbeitsschritte: Bohren von etwa einem Dutzend Löchern zur Befestigung der Plattenbefestigungen und Verschrauben der Gipskartonplatte mit Stahlschrauben an den Platten.

Sanfte Einstellung des Abstands zwischen Platte und Untergrund sowie des Neigungswinkels der Verkleidungsplatten – der Abstand der Gipskartonplatten zum Untergrund lässt sich unabhängig von der Geometrie der Wände oder Putzoberflächen im Bereich von 10–200 mm frei einstellen, bei Decken sogar bis zu 500 mm nach Verwendung von Verlängerungselementen.

Keine Anforderungen an die Untergrundvorbereitung: Nivellieren, Abklopfen von rissigen Putzoberflächen, Grundieren usw. – das System ermöglicht die präzise Montage von Gipskartonplatten auch auf sehr unebenem oder rissigem Putz sowie an Stellen mit Wandversätzen. etc.

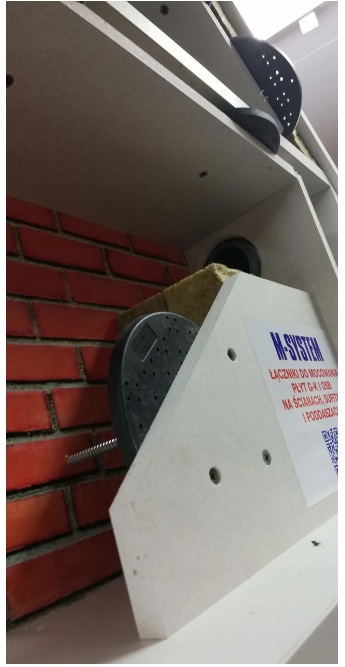

Möglichkeit zur Korrektur der Wandgeometrie bei konkaven oder konvexen Ecken mit einem Winkel ungleich 90° - die Befestigungselemente können als zusätzliches Element beim Verkleben von Gipskartonplatten auf Untergründen mit sehr großen Unebenheiten (> 20 mm) verwendet werden. Sie können dann lokal an Stellen mit den größten Unebenheiten installiert werden, ohne dass sogenannte Unterlagen erforderlich sind.

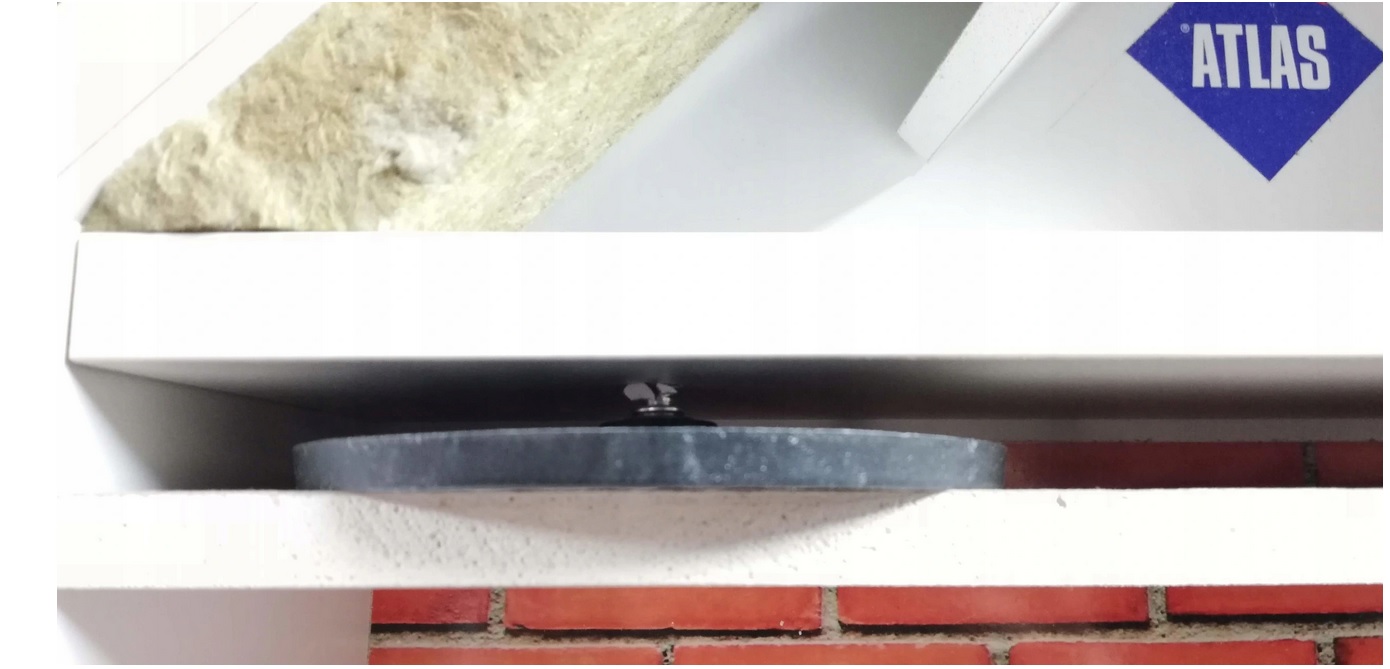

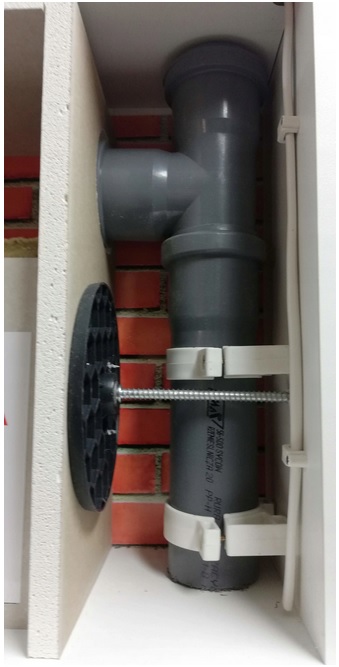

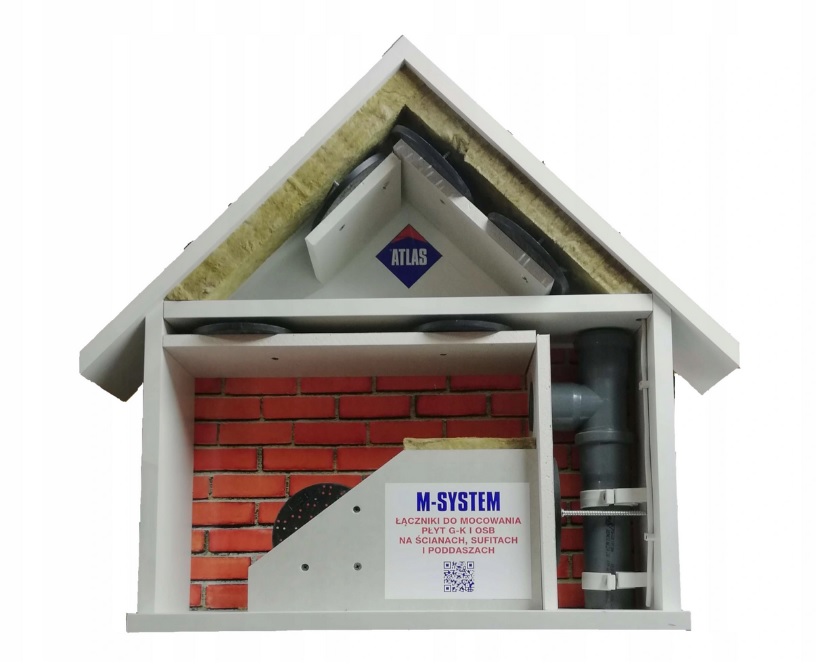

Möglichkeit der kollisionsfreien Verlegung von Elektro-, Wasser- und Abwasserinstallationen sowie Lüftungskanälen unter der Oberfläche von Gipskartonplatten – bei vorhandenen Rohren oder Kabeln ermöglichen sie die schnelle Montage der Paneele bei gleichzeitiger Gewährleistung der erforderlichen Stabilität der Befestigung.

Möglichkeit der Kombination des Atlas M-Systems 3G mit:

• traditionellen Technologien wie Gipsputzdecken,
• Elementen von zwei- oder mehrgeschossigen Decken, die mit 120 PP-Verbindern montiert sind,
• auf Rahmensystemen montierten Platten.

Reduziertes Rissrisiko – die Punktmontage ermöglicht den Spannungsausgleich in den einzelnen Paneelen bereits bei der Installation. Nach dem Verfüllen bilden die Platten eine stabile Schutzschicht, die Spannungen zwischen ihnen abbaut und Risse an den Fugen verhindert. Die Schutzschicht ist von der angrenzenden Wand- und Deckenverkleidung getrennt und ermöglicht so Verformungsfreiheit.

Schnelle Montage von Gipskarton-Verkleidungselementen – z. B. an abgehängten Decken oder Wänden. Sie lassen sich schnell auf den vorgesehenen Bereichen von Wänden und Decken neben bereits verputzten Flächen anbringen und ergänzen so den Innenausbau.

Der Abstand zwischen Verkleidung und Untergrund kann auf 1 cm reduziert werden – dadurch werden Volumenverluste minimiert.

Komfort und Sicherheit beim Transport und der Lagerung – die geringen Abmessungen der Systemelemente ermöglichen den Transport im Pkw, was bei Rahmenkonstruktionen nicht möglich ist. Die Artikel blockieren keinen Stauraum in Innenräumen und können platzsparend im Freien oder im Auto verstaut werden.

Verwendungszweck

Atlas M-System 3G Scheibenbefestigungen werden verwendet für:

• Befestigung von Gipskartonplatten, Holzwerkstoffplatten, Zementfaserplatten, Alucobond-Platten usw. an Wänden, Decken, Dachschrägen
• Bau von Verkleidungen für Lüftungs- und Installationskanäle, abgehängten Decken unterschiedlicher Höhe usw.

Das System eignet sich sowohl für Neubauten als auch für Renovierungsarbeiten – insbesondere für den Ausbau von Dachböden und Galerien oder die Umnutzung bestehender Räume.

Das System wird für die Montage von Atlas- oder WIM-Bauplatten empfohlen, die für alle Arten von Verkleidungen, Anbauten usw. verwendet werden. Die gemeinsame Verwendung von gezahnten Bauplatten und M-System 3G-Befestigungen ermöglicht die Gestaltung von abgerundeten Gebäuden mit ungewöhnlichen Formen. Dies ermöglicht eine deutliche Vereinfachung der Installation und Zeitersparnis im Vergleich zu herkömmlichen rahmenbasierten Lösungen.

Atlas M-System 3G-Scheibenverbinder mit einer KT 3G 120 PP Polypropylen-Montagescheibe sind für den Innen- und Außenbereich geeignet und können für folgende Arten von Wand- und Deckenverkleidungsplatten, einschließlich Dachböden, verwendet werden:

• Gipsplatten nach der Norm PN-EN 520-A1:2012 mit einer Dicke von 12,5–25,0 mm (nur für Innenanwendungen),
• Holzwerkstoffplatten nach der Norm PN-EN 13986-A1:2015 mit einer Dicke von 12,0–25,0 mm,
• Faserzementplatten der Kategorien A, B, C oder D nach der Norm PN-EN 12467:2013 mit einer Dicke von 8,0–25,0 mm mm,
• alucobond-Platten gemäß ITB Technische Zulassung Nr. AT-15-4058/2010, mit einer Dicke von 4,0 oder 6,0 mm.

Das System besteht aus folgenden Elementen:

• Polypropylen-Montageplatten 120 PP mit einem Befestigungselement (Schraube) mit metrischem Gewinde M6/M8 oder Holzgewinde mit einem Durchmesser von 6,5/8,5 mm und Längen von 100-250 mm,
• Kunststoff-Spreizhülsen mit Durchmessern von 8-12 mm,
• Gewindeverlängerungsstangen für Deckenanwendungen mit metrischem Gewinde M6/M8,
• Stahlschrauben zur Befestigung von Platten an Verbindungsplatten mit einem Durchmesser von 3,5 mm.

Packungsinhalt: 21 Sets

• Platte
• Befestigungsschraube
• Hülse (Hülse)
• Plattenschrauben (4 Stück pro Platte)

Verbrauch:

Verwendungszweck Anschlussabstand (cm) Breite x Länge Installationsmöglichkeit ab 1 Paket

Decken 40 x 40 ca. 3,5 m²

. 40 x 50 ca. 4 m²

. 40 x 60 ca. 5 m²

Wände 40 x 50 ca. 4 m²

. 60 x 40 ca. 5 m²

. 60 x 50 ca. 6 m²

Verwendungszweck Sparrenabstand (cm) Axialer Abstand der Verbinder auf den Sparren (cm) Montagemöglichkeit ab 1 Paket

Dachböden 70 50 ca. 7 m²

. 80 45 ca. 7 m²

. 90 40 ca. 7 m²

< <
