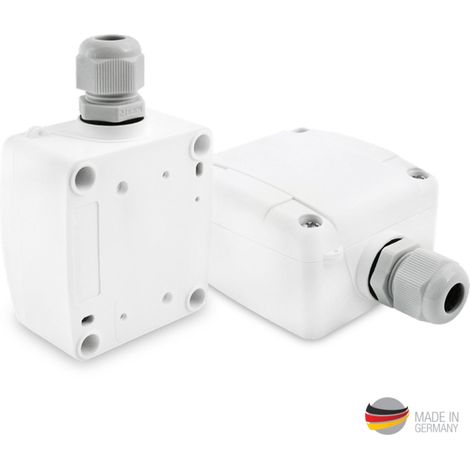

Pt1000 Außentemperaturfühler IP65 für die Gebäudeautomation

Außentemperaturfühler Pt1000, -50 bis +90 °C, IP65, Gehäuse 66 x 60 x 39 mm

Passiver Außenfühler für witterungsgeführte Regelungen und Gebäudeautomation. Diese Variante liefert das Messelement Pt1000 mit 1000 Ohm bei 0 °C. Vor dem Anschluss die Fühlerkennlinie mit dem Reglereingang abgleichen: Pt1000, NTC5K und NTC10K sind nicht gegeneinander austauschbar.

Elektrischer Anschluss

• Messelement Pt1000, Platin-Messwiderstand, Nennwert 1000 Ohm bei 0 °C, passiv und nicht gepolt
• Schraubklemme auf der Platine für Leiterquerschnitte bis 1,5 mm²
• Messstrom rund 1 mA, Eigenerwärmung dadurch vernachlässigbar
• Fühlerleitung getrennt von Netz- und Pumpenleitungen verlegen
• Bei langen Leitungswegen den Leitungswiderstand im Regler berücksichtigen

Technische Daten

• Messbereich -50 bis +90 °C
• Gehäuse aus glasfaserverstärktem Polyamid, reinweiß, schlagfest
• Abmessung 66 x 60 x 39 mm
• Schutzart IP65

Montagehinweise für die Fachkraft

• Fühler an der Nordost- oder Nordwestfassade setzen, etwa auf halber Gebäudehöhe
• Nicht über Fenstern, Türen, Abluftöffnungen oder Schornsteinen montieren
• Kabeleinführung nach unten ausrichten, damit kein Wasser in das Gehäuse läuft
• Leerrohr an der Einführung abdichten, sonst verfälscht Kaminzug den Messwert
• Befestigung mit den beiliegenden 2 Spax-Schrauben und 2 Dübeln

Verfügbare Ausführungen

• Pt1000, NTC5K und NTC10K

Lieferumfang

• 1 x Außentemperaturfühler Pt1000
• 2 x Spax-Schrauben und 2 x Dübel
