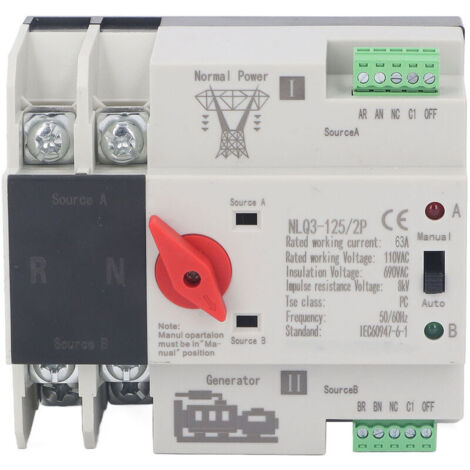

Automatischer 2-poliger Dual-Power-Umschalter für Generatoren, Wechselstrom 110 V, 50 Hz/60 Hz, 63 A

Merkmale:

1. Zwei Betriebsarten: Der automatische Umschalter kann automatisch oder manuell betätigt werden, um eine unterbrechungsfreie Stromversorgung zu gewährleisten. Er zeichnet sich durch eine kompakte Bauweise und zuverlässige Übertragung aus.
2. Unterbrechungsfreie Stromversorgung: Bei Ausfall der regulären Stromversorgung schaltet der automatische Umschalter sofort auf Notstrom um, um die Stromversorgung sicherzustellen. Sobald die reguläre Stromversorgung wiederhergestellt ist, schaltet er automatisch von der Notstromversorgung zurück.
3. Standardmäßige 35-mm-Schienenmontage: Dieser automatische Umschalter ist für 110-V-63-A-50- oder 60-Hz-Wechselstrom-Notstromsysteme geeignet, für die Montage auf der 35-mm-Schiene im Hausgebrauch konzipiert und speziell für den Verteilerkasten PZ30 vorgesehen.
4. Flammhemmendes PC-Material und Silberkontakte: Der automatische Umschalter für zwei Stromversorgungen besteht aus flammhemmendem PC-Material, das gut isoliert und hochtemperaturbeständig ist, sowie aus Silberkontakten, die alterungsbeständig und einfach zu installieren und zu warten sind.
5. Weit verbreitet: Der automatische Umschalter ist störungsresistent, selbststartend und selbstwiederholend und wird in verschiedenen Bereichen eingesetzt, in denen ein dauerhafter Stromausfall nicht zulässig ist, z. B. in Privathaushalten, Einkaufszentren, Fabriken, Laboren, landwirtschaftlichen Betrieben usw.

Spezifikationen:

Artikeltyp: Automatischer Umschalter für zwei Stromversorgungen
Material: PC, Silber
Nennstrom Le: 63 A
Isolationsspannung Ui: AC 690 V
Nennspannung Ue: AC 110 V
Frequenz: 5060 Hz
Nennsteuerspannung US: 110 V AC 85 % US – 110 % US
Qualität: PC-Qualität
Spezifikation: 2P
Lebensdauer:
Elektrisch: 2000 Zyklen
Mechanisch: 5000 Zyklen
Nennkurzschlussstrom: 50 kA
Sicherung: RT16 00 63A
Bemessungsstoßspannungsfestigkeit: 8 kV
Hilfsschaltung: zwei Relais, jedes Relais mit zwei Sätzen Kontaktkondensatoren AC110V50HZ 5y
Kontaktzeit: Umschaltzeit: Rücklaufzeit: Schließzeit:

Anwendung:

1. Überprüfen Sie vor der Installation die Funktionsfähigkeit des automatischen Umschalters (ATS). Schalten Sie den ATS mit dem Bedienhebel ein oder aus. Prüfen Sie die Flexibilität des Antriebs und testen Sie die Erzeugungs- und Abschaltbedingungen für jede Laststufe sowohl im Normalbetrieb als auch im Notstrombetrieb. 2. Verwenden Sie die Verdrahtung gemäß dem Schaltplan.

Lieferumfang:

1 x Automatischer Umschalter für zwei Stromversorgungsarten

Hinweis:

1. Die maximale Umgebungstemperatur darf 40 °C nicht überschreiten, die minimale Temperatur darf nicht unter -5 °C fallen und die durchschnittliche 24-Stunden-Temperatur darf 35 °C nicht überschreiten. Die Höhe des Aufstellungsortes darf 2000 m nicht überschreiten. Bei einer maximalen Temperatur von 40 °C darf die relative Luftfeuchtigkeit am Aufstellungsort 50 % nicht überschreiten; bei der niedrigsten Temperatur von -5 °C ist die relative Luftfeuchtigkeit höher, beispielsweise bei 25 °C und 90 %. Aufgrund von Temperaturschwankungen sind besondere Maßnahmen zur Vermeidung von gelegentlicher Kondensation auf der Produktoberfläche erforderlich.
