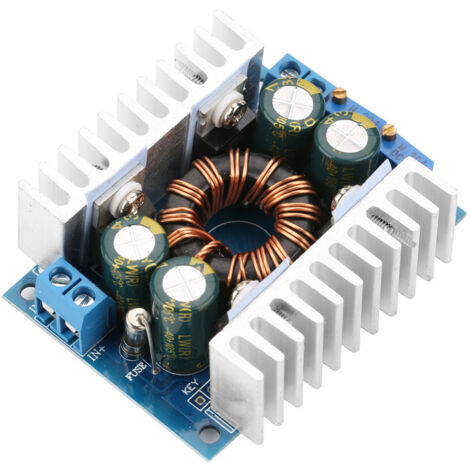

Automatisches Spannungsregelungsmodul DC 5-30V auf 1,25-30V, Auf-/Abwärtsstabilisator

Willkommen in unserem Shop!
Entdecken Sie unser leistungsstarkes DC/DC-Aufwärts-/Abwärtswandlermodul, das für außergewöhnliche Langlebigkeit und Zuverlässigkeit entwickelt wurde. Dieses nicht isolierte Modul wandelt effizient einen breiten Eingangsspannungsbereich von 5 bis 30 V DC in eine präzise einstellbare Ausgangsspannung von 1,25 bis 30 V DC um. Dank hochwertiger Komponenten erreicht es einen beeindruckenden Wirkungsgrad von bis zu 93 %. Für zuverlässigen Schutz verfügt es über einen Überstrom-, Kurzschluss- und Übertemperaturschutz. Zwei Kühlkörper gewährleisten optimale Wärmeableitung und dauerhafte Leistung unter Last.
**Wichtigste Spezifikationen:** *
**Modultyp:** Automatischer Aufwärts-/Abwärtswandler mit synchroner Gleichrichtung, nicht isoliert. *
**Eingangsspannung:** 5 V – 30 V DC. *
**Eingangsstrom:** 8 A (nominal), 10 A (maximal). Für den Dauerbetrieb sollte der Strom unter 6 A bleiben. *
**Ausgangsspannung:** Stufenlos einstellbar von 1,25 V bis 30 V. *
**Ausgangsstrom:** 10 A (maximal). Bei Dauerbetrieb mit natürlicher Kühlung sollte der Strom unter 5 A gehalten werden. Reduzieren Sie den Nennstrom bei hoher Ausgangsspannung oder wenn die Modultemperatur 65 °C übersteigt. *
**Konstantstrombereich:** Einstellbar von 0,2 A bis 10 A. *
**Typischer Wirkungsgrad:** 91 % (maximal 93 %). *
**Schutzfunktionen:** Ja, gegen Überstrom, Kurzschluss (Strombegrenzung) und Übertemperatur (automatische Leistungsreduzierung). *
**Verpolungsschutz am Ausgang:** Ja. (Hinweis: Ein Verpolungsschutz am Eingang ist nicht vorhanden; ggf. ist eine Vorschaltdiode erforderlich.) *
**Anschlüsse:** Schraubklemmen (IN für Eingang, OUT für Ausgang). *
**Abmessungen:** Detaillierte Größenangaben finden Sie in den Produktbildern. *
**Gewicht:** Ca. 70 g.
**Lieferumfang:** *
1 x DC/DC-Aufwärtswandlermodul.
**Stromeinstellung:** 1.
Stellen Sie zunächst mit dem CV-Potentiometer die gewünschte Ausgangsspannung ein. 2.
Im Konstantstrommodus (CC) drehen Sie das CC-Potentiometer zunächst vollständig gegen den Uhrzeigersinn (ca. 30 Umdrehungen), um den minimalen Strom einzustellen. Schließen Sie Ihre Last (z. B. eine LED) an und stellen Sie dann mit dem CC-Potentiometer den benötigten Strom ein. **Wichtiger Hinweis zum Laden von Akkus:** Wenn Sie das Modul zum Laden von Akkus verwenden, schließen Sie es an einen entladenen Akku an, bevor Sie den DC-Strom auf den gewünschten Ladestrom einstellen. Verwenden Sie nicht die Kurzschlussmethode zur Stromeinstellung.
