Allgemeine Beschreibung

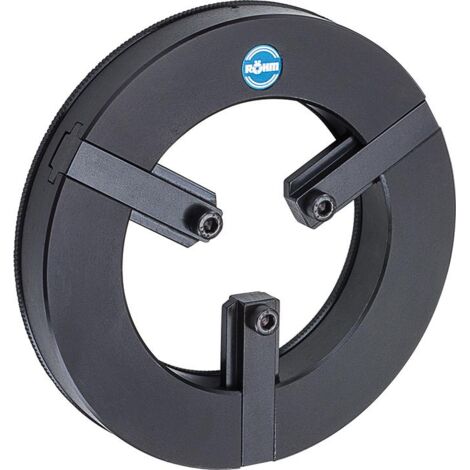

Die RÖHM Backen-Ausdreh-Vorrichtung ist eine präzise und effiziente Lösung zum Innen-Ausdrehen und Außen-Überdrehen von weichen Aufsatzbacken an Drehfuttern. Sie ermöglicht das Aus- und Nachschleifen gehärteter Aufsatzbacken auf Rundlauf und ist für eine Vielzahl von Anwendungen geeignet.Technische daten
- Außen-⌀: 176 mm
- Innen-⌀: 110 mm
- Gewicht: 3,5 kg
- Einhängebereich-⌀ Stellung J: 35 mm
- Einhängebereich-⌀ Stellung A: 170 mm
- passend für Drehfutter bis ⌀: 250 mm
Kompatibilität und Zubehör
- Geeignet für 3-Backenfutter der Größe 200
Installation
Die Installation erfolgt durch das Einsetzen der Einhängeschrauben der Einstellbacken in die Bohrungen der Drehfutter-Aufsatzbacken, gefolgt von der Spannung des Futters. Der gesenkgeschmiedete Spiralring im Gehäuse wird über ein Rändel am Umfang gedreht, um die umkehrbaren Einstellbacken stufenlos nach innen oder außen zu bewegen.Anwendung
Die Backen-Ausdreh-Vorrichtung wird verwendet für:- Rationelles Innen-Ausdrehen und Außen-Überdrehen weicher Aufsatzbacken
- Aus- und Nachschleifen gehärteter Aufsatzbacken auf Rundlauf
Weitere Informationen
- Leichte Bauweise
- Einstellbacken umkehrbar und stufenlos verstellbar
- Vorspannung für präzise Werkstückbearbeitung
- Überbrückung eines großen Spannbereichs
